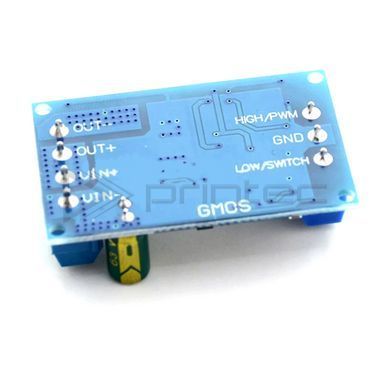

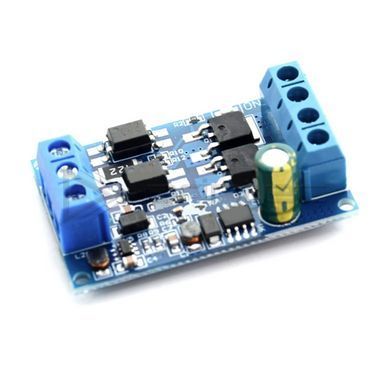

Модуль перемикача MOSFET подвійний, силовий ключ 10А 600Вт, 4-60V, PWM
Потужний транзисторний вимикач для навантажень постійного струму з керуванням від мікроконтролера або ПЛК
| Параметр | Значення |
|---|---|
| Схема | Два паралельні MOSFET (знижений опір) |
| Силові транзистори | 2× AOD2810 (N-канальні, 80 В, TO-252) |
| Вхідні оптрони | 2× TLP785 |
| Живлення схеми керування | Від напруги навантаження (XL7005A + MT3608) |
| Напруга навантаження | DC 4–60 В |
| Тривалий струм | 10 А (до 600 Вт); до 15 А з обдувом |
| Керуючий сигнал | Високий рівень 3–24 В або низький 0–0.6 В |
| ШІМ-керування | Так, частота 0–2.5 кГц |
| Індикація | Світлодіод |
| Робоча температура | -40…+85 °C |
| Розміри плати | 46×29×15 мм |
Якщо ви шукаєте потужний електронний ключ для комутації навантажень постійного струму, цей модуль на двох паралельних MOSFET витримує тривалі 10 А (600 Вт) без радіатора, а з примусовим обдувом — до 15 А. Широкий діапазон керуючого сигналу 3–24 В дозволяє вмикати його не лише від Arduino чи ESP32, а й напряму від виходів ПЛК, датчиків або окремого джерела живлення. На відміну від реле, комутація безшумна, миттєва й з необмеженим ресурсом перемикань, а вхід ШІМ до 2.5 кГц дає плавне регулювання обертів чи яскравості.
Особливості
- Два MOSFET AOD2810 у паралель — менший опір, менше нагрівання при великих струмах
- Керування високим (3–24 В) або низьким (0–0.6 В) рівнем — сумісно з логікою 3.3/5 В, ПЛК і колами 12/24 В
- Вбудоване живлення схеми керування від напруги навантаження — окреме джерело для модуля не потрібне
- ШІМ 0–2.5 кГц для регулювання швидкості двигунів та яскравості світла
- Широкий діапазон напруг навантаження 4–60 В покриває системи 5, 12, 24, 36 і 48 В
- Промисловий температурний діапазон -40…+85 °C
Застосування
Керування DC-двигунами, помпами, LED-стрічками та лампами, електромагнітними клапанами, нагрівальними елементами й іншими потужними споживачами постійного струму до 600 Вт.
Увага: одночасно використовуйте лише один тип керуючого сигналу. Напруга сигналу не повинна залишатися в зоні 0.6–3 В — у цьому діапазоні транзистори відкриті частково і на великій потужності виходять з ладу. Повна гальванічна розв'язка сигнальної та силової частин не гарантується, тому з'єднуйте модуль з керуючою платою так, ніби мінус у них спільний.
Часті запитання
Чи можна керувати модулем напряму від Arduino або ESP32?
Так, високий рівень від 3 В відкриває ключ, тож підходять виходи 3.3 і 5 В.
Чи потрібне окреме живлення для модуля?
Ні, схема керування живиться від тієї ж напруги 4–60 В, що й навантаження.
Чи можна регулювати оберти двигуна?
Так, подайте на вхід ШІМ-сигнал частотою до 2.5 кГц.
Коротко: подвійний MOSFET-ключ на AOD2810 для навантажень DC 4–60 В, 10 А (600 Вт), до 15 А з обдувом. Керується сигналом 3–24 В або низьким рівнем, підтримує ШІМ до 2.5 кГц і підходить для двигунів, LED, клапанів і нагрівачів.
