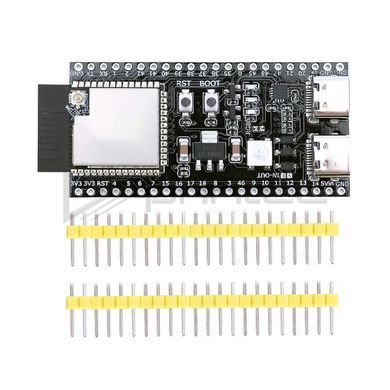

Плата ESP32-S3-WROOM-1U N16R8 (IPEX/U.FL) — 16 МБ Flash + 8 МБ PSRAM, WiFi, BT 5 LE, 2× USB Type-C
Плата на модулі ESP32-S3-WROOM-1U-N16R8 з U.FL/IPEX роз’ємом для зовнішньої антени (формат DevKitC-1)
| Модуль | ESP32-S3-WROOM-1U-N16R8 (Espressif) |
| Ядро | Xtensa® LX7, 32-біт, двоядерне |
| Максимальна частота | 240 МГц |
| Пам’ять модуля | 16 МБ Quad SPI Flash + 8 МБ Octal SPI PSRAM; 512 КБ SRAM + 16 КБ RTC; 384 КБ ROM |
| Wi-Fi | IEEE 802.11 b/g/n, 2,4 ГГц, до 150 Мбіт/с |
| Bluetooth | Bluetooth 5 (LE) + Mesh, Long Range |
| Антена | U.FL/IPEX роз’єм для зовнішньої антени |
| GPIO на гребінках | 36 виведених GPIO (34 пронумерованих + TX/RX) |
| АЦП | 2 × 12-біт SAR ADC, до 20 каналів |
| Інтерфейси | 4× SPI, 3× UART, 2× I²C, 2× I²S, LCD, DVP Camera, SDIO Host, TWAI, USB OTG |
| USB на платі | 2× USB Type-C: нативний USB OTG + міст CH343P |
| Елементи керування | BOOT, RST; LED PWR/TX/RX; адресований RGB WS2812 |
| Безпека | AES, SHA, RSA, HMAC, RNG, Secure Boot, Flash Encryption |
| Розмір плати | 57,15 × 25,40 мм (крок пінів 2,54 мм) |
| Робоча температура | −40…+65 °C (обмежено Octal PSRAM) |
| У комплекті | Плата + 2 пінові гребінки 1×22 (не запаяні) |
Плата ESP32-S3-WROOM-1U N16R8 — на модулі Espressif ESP32-S3-WROOM-1U-N16R8 з двоядерним Xtensa® LX7 до 240 МГц, 16 МБ Flash і 8 МБ PSRAM у корпусі модуля. Wi-Fi 802.11 b/g/n і Bluetooth 5 LE з Long Range. Замість PCB-антени — U.FL/IPEX роз’єм для зовнішньої антени.
Векторні інструкції LX7 (ESP-DSP, ESP-NN) прискорюють розпізнавання облич і голосу. На гребінки виведено 36 GPIO (34 пронумерованих + TX/RX), 20 каналів АЦП, touch-сенсори, LCD і DVP Camera. Два USB Type-C: нативний USB OTG і міст CH343P.
Сумісна з ESP-IDF, Arduino і MicroPython. У комплекті 2 не запаяні гребінки 1×22. Зовнішня антена 2,4 ГГц з U.FL замовляється окремо. Підходить для AIoT з виносною антеною, IP-камер і Matter-вузлів.
