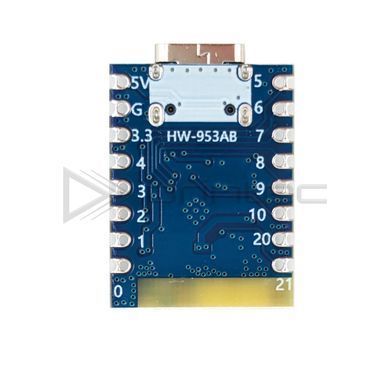

Плата розробки ESP32-C3 PRO Mini — 4 МБ Flash, Wi-Fi, Bluetooth 5 LE, USB Type-C
Мініатюрна плата 22,52×18 мм з керамічною антеною та IPEX-роз’ємом для зовнішньої антени
| Виробник чипа | Espressif Systems |
| Чип | ESP32-C3FH4 або ESP32-C3FN4, залежно від партії (QFN32, 5×5 мм; 4 МБ Flash в обох) |
| Ядро | 32-біт RISC-V, одноядерне з FPU |
| Максимальна частота | 160 МГц |
| Flash-пам’ять | 4 МБ (у корпусі чипа) |
| SRAM / ROM | 400 КБ SRAM (16 КБ кеш) + 8 КБ RTC; 384 КБ ROM |
| Wi-Fi | IEEE 802.11 b/g/n, 2,4 ГГц, до 150 Мбіт/с |
| Bluetooth | Bluetooth 5 (LE) + Mesh |
| Антена | Керамічна RainSun на платі + IPEX-роз’єм для зовнішньої |
| Маркування плати | HW-953AB |
| GPIO на виводах | 13 ліній: GPIO0–GPIO10, GPIO20, GPIO21 |
| АЦП | 6 каналів 12-біт SAR ADC: A0–A5 (на GPIO0–GPIO5) |
| Інтерфейси | SPI (SCK/MISO/MOSI/SS на GPIO4–7), I²C (SDA/SCL на GPIO8/9), UART (RX/TX на GPIO20/21) |
| USB | USB Type-C, нативний USB Serial/JTAG |
| LED / Кнопки | Синій LED на GPIO8; BOOT + RESET |
| Живлення | 5 В через USB або контакти 5V/3V3 |
| Deep-sleep | ≈ 43 мкА |
| Безпека | AES-128/256, SHA, RSA, HMAC, Secure Boot, Flash Encryption |
| Розмір | 22,52 × 18 мм (односторонній SMT) |
| У комплекті | Плата + 2 гребінки (не запаяні) |
ESP32-C3 PRO Mini — мініатюрна плата 22,52×18 мм на чипі Espressif ESP32-C3 з 32-бітним RISC-V ядром до 160 МГц, 400 КБ SRAM і 4 МБ вбудованої Flash. Wi-Fi 802.11 b/g/n у 2,4 ГГц та Bluetooth 5 LE з Mesh. На платі керамічна антена RainSun + IPEX-роз’єм для підключення зовнішньої. Керамічна антена виграє компактністю, але за дальністю поступається зовнішній — для максимального радіуса дії підключіть через IPEX зовнішню антену на 2,4 ГГц.
На гребінки виведено 13 GPIO (GPIO0–GPIO10, GPIO20, GPIO21) і 6 каналів 12-бітного АЦП (A0–A5). Підтримує SPI (GPIO4–7), I²C (GPIO8/9), UART (GPIO20/21), PWM на будь-якому GPIO. USB Type-C підключений напряму до чипа — прошивка й налагодження через CDC-ACM + JTAG без CH340.
Кнопки BOOT і RESET, синій LED на GPIO8. Апаратні AES, SHA, RSA, Secure Boot, Flash Encryption. ≈43 мкА у Deep-sleep. Комплектація: плата + 2 гребінки (не запаяні). Сумісна з Arduino IDE, ESP-IDF, PlatformIO.
