Модуль зарядки CSM4056T, TP4056 для літій-іонного акумулятора з захистом, 1A, Type-C
Плата HW-107 для заряджання 18650 або LiPo-акумулятора з контролем напруги й струму
| Модель / Тип | HW-107, USB Type-C |
| Мікросхема заряджання | CSM4056T (аналог TP4056) — лінійний контролер Li-Ion/LiPo |
| Мікросхема захисту | DW01-A + подвійний MOSFET HD8205A |
| Вхідна напруга | DC 5 В (Type-C або контакти + / −) |
| Напруга відсічки заряду | 4,2 В ±1% |
| Максимальний струм заряду | 1000 мА (1 А) |
| Захист акумулятора | Від перерозряду (2,5 В), перезаряду, надструму (3 А) і КЗ |
| LED-індикація | Червоний — заряджання; синій — повний заряд |
| Контактні майданчики | B+ / B− (батарея); OUT+ / OUT− (навантаження); + / − (вхід) |
| Сумісні акумулятори | Li-Ion 18650, LiPo 3,6–3,7 В (можливе паралельне з’єднання) |

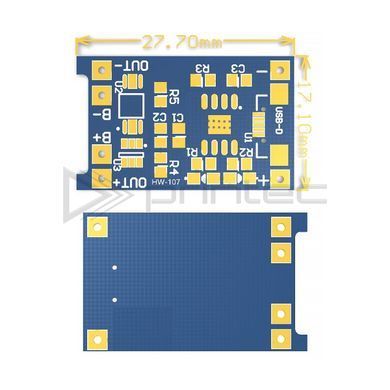

| Розмір плати | 27,7 × 17,1 мм |
Модуль TP4056 з USB Type-C — готове рішення «2-в-1» для заряджання та захисту Li-Ion акумуляторів. Контролер CSM4056T (аналог TP4056) забезпечує відсічку 4,2 В ±1% і струм до 1 А; пара DW01-A + HD8205A захищає від перерозряду (2,5 В), перезаряду, надструму (3 А) і КЗ.
Живлення подається через USB Type-C або паяні контакти + / −. Акумулятор — на B+ / B−, навантаження — на OUT+ / OUT−. Червоний LED світиться під час заряджання, синій — при повному заряді. Підходить для 18650 і LiPo 3,6–3,7 В, можливе паралельне з’єднання кількох елементів.
Застосування: саморобні Power Bank, ліхтарики, бездротові датчики. Зарядний пристрій і кабель мають видавати ≥1 А; під час заряджання навантаження краще відключати від OUT. Для стабільних 5 В на виході потрібен окремий step-up модуль.
