Модуль CAN-трансивера SIT1042AQT/3, 5V, CAN FD до 5 Мбіт/с, термінатор 120 Ом
CAN-трансивер на чипі SIT1042AQT/3 (аналог NXP TJA1042T/3) з апаратним термінатором 120 Ом і TVS-захистом
| Чип трансивера | SIT1042AQT/3 (маркування на чипі: SIT1042AQ3), SOIC-8, AEC-Q100 |
| Стандарт шини | High-Speed CAN та CAN FD за ISO 11898-2 |
| Максимальна швидкість | 1 Мбіт/с (Classical CAN), 5 Мбіт/с (CAN FD) |
| Тип передачі | Диференційна, напівдуплекс |
| Напруга живлення | 5 В DC |
| Сумісність TXD/RXD | 3,3 В / 5 В через пін VIO (виведено як EN) |
| Термінатор 120 Ом | Перемикач SW1, за замовчуванням вимкнено |
| Захист CAN-шини | TVS-діоди D1/D2; ESD до ±8 кВ HBM |
| Стійкість напруги шини | ±58 В |
| Робоча температура чипа | −40…+150 °C |
| Підключення до MCU (J2) | Гребінка 2.54 мм, 5 пінів: EN, 5V, GND, TXD, RXD |
| Підключення до CAN (J1) | Клемник, 3 контакти: CANH, CANL, GND |

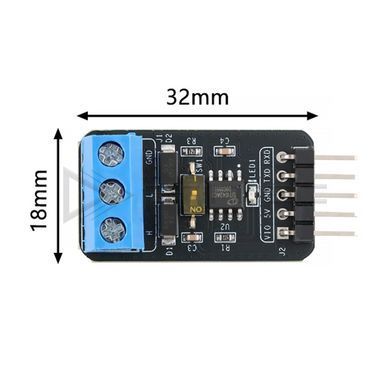

| Розмір плати | 32 × 18 мм |
Модуль CAN-трансивера SIT1042AQT/3 — готовий перетворювач рівнів TTL↔CAN на чипі SIT1042AQT/3 (функціональний аналог NXP TJA1042T/3, AEC-Q100). Реалізує фізичний рівень шини за ISO 11898-2, підтримує Classical CAN до 1 Мбіт/с і CAN FD до 5 Мбіт/с, на одній шині — щонайменше 110 вузлів.
DIP-перемикач SW1 вмикає узгоджувальний резистор 120 Ом на крайніх вузлах шини. TVS-діоди D1/D2 захищають CANH/CANL від ESD (±8 кВ HBM), EFT і грозових імпульсів. Чип має тепловий захист, захист від КЗ, від під/перенапруги і TXD dominant time-out. Пін VIO (на гребінці EN) узгоджує рівні з MCU 3,3 В без зовнішніх дільників.
Підходить для автомобільної електроніки, промислової автоматизації, інверторів, BMS, OBD-адаптерів.
