Модуль підвищення напруги XL6009, регульований стабілізатор LM2577
Класичний регульований boost на XL6009 — другому поколінні схеми, що прийшло на зміну LM2577: вчетверо вища частота, 4-амперний ключ і менші пульсації на тій самій платі.
| Чип | XL6009E1, підвищувальний (boost), несинхронний |
| Вхідна напруга | DC 3–32 В (оптимально від 5 В) |
| Вихідна напруга | 5–35 В, багатообертовий підстроювач (проти годинникової — вище) |
| Струм | вбудований MOSFET-ключ 4 А (вхідний); вихідний залежить від підйому напруги |
| ККД | до 94% (нижчий при більшій різниці напруг) |
| Частота перетворення | 400 кГц |
| Пульсації виходу | ≈50 мВ (ростуть з напругою і струмом) |
| Холостий хід | ≈18 мА (5 В → 8 В; більший на вищих напругах) |
| Стабільність | ±0.5% за навантаженням і напругою |

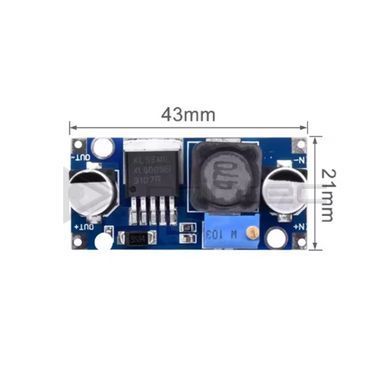

| Розмір | 43×21×14 мм; 11.5 г; −40…+85 °C |
Про назву чесно: на платі встановлено XL6009E1 — LM2577 тут згаданий як перше покоління цієї ж схеми, пряму заміну якого виконує XL6009. Різниця поколінь відчутна: частота 400 кГц проти 50 кГц дозволила обійтися компактними конденсаторами при менших пульсаціях, а вбудований MOSFET на 4 А підняв і ККД (до 94%), і струмову стелю — у LM2577 ключ був лише на 3 А.
Фізика boost без прикрас: 4 А — це вхідний струм ключа, тож вихідний тим менший, чим більший підйом (орієнтовно 12→24 В дає до ~1.7 А з урахуванням ККД). Вихід виставляється багатообертовим підстроювачем, причому напрямок тут нетиповий: за годинниковою стрілкою напруга знижується, проти — росте. Конденсатори плати на 35 В — на верхній межі виходу запасу немає, тому розумна робоча стеля — близько 30 В. Вище 40 °C довкілля знижуйте потужність або додавайте обдув.
Особливості
- вхід від 3 В — працює навіть від пари батарейок;
- вихід до 35 В одним обертанням підстроювача;
- 4-амперний вбудований ключ — потужніший за LM2577;
- 400 кГц — компактні конденсатори, менші пульсації;

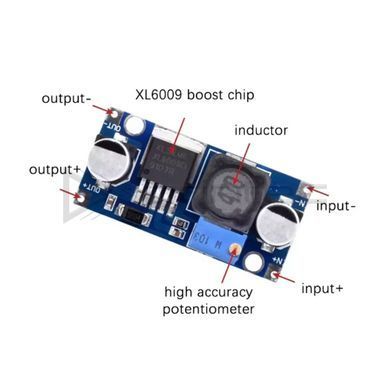

- пади IN± / OUT±, монтажні отвори по кутах.
Застосування
Підйом 12 В борту до 19–24 В для ноутбуків і моніторів, живлення 12/24 В споживачів від Li-ion збірок 1S–3S, лабораторні експерименти з регульованою підвищеною напругою, заміна модулів на LM2577 у старих конструкціях без переробки схеми. Компактніший буст до 2 А — MT3608 V201.
