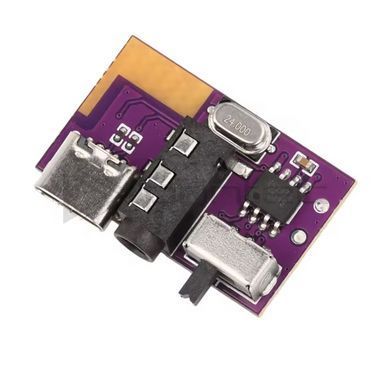

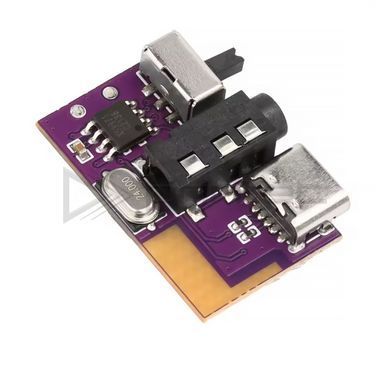

Плата Bluetooth колонки з підсилювачем 5 Вт, TWS стерео, AUX, заряд Type-C — це готове серце саморобної бездротової колонки: приймач Bluetooth, підсилювач потужності й контролер заряду акумулятора зібрані на одній платі 28.5 × 17.3 мм. Припаюєте динамік і літієвий акумулятор — і колонка працює: телефон бачить її в ефірі як «DAU Audio». Плата одноканальна, моно на 5 Вт, але дві такі плати паруються між собою в режимі TWS — і з двох саморобних колонок виходить повноцінна бездротова стереопара.
| Конфігурація | моно, 1 канал; стерео — парою через TWS |
| Вихідна потужність | 5 Вт |
| Динаміки | 2–4 Ом (3–10 Вт): один на 2 Ом або два на 4 Ом паралельно |
| Живлення | акумулятор 3.7 В: Li-Po або 18650 |
| Рекомендована ємність | 500–2000 мАг |
| Робоча напруга | 3.5–5 В |

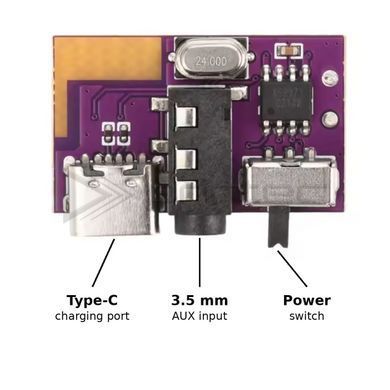

| Заряд | USB Type-C, 5 В 1 А |
| Аудіовхід | AUX 3.5 мм, лінійний |
| Ім’я в ефірі | DAU Audio |
| Індикація | синій LED Bluetooth + LED заряду |
| Керування | слайд-перемикач живлення |
| Підключення | пади під пайку: динамік, акумулятор |
| Розміри плати | 28.5 × 17.3 мм |
| Вага | 2.8 г |
Найважливіше про живлення. Плата працює саме від акумулятора: роз’єм Type-C лише заряджає його і живити пристрій напряму не може — це обмеження заявлене виробником прямо, тож без батареї колонка не запуститься, а якщо потрібне живлення від блока, його подають на пади акумулятора. Другий підводний камінь — якість самої батареї: потрібен акумулятор 3.7 В із платою захисту, розрахованою на струм від 4 А. Зі слабким або зношеним акумулятором плата або не стартує, або перезавантажується на гучних піках — це найчастіша причина «браку», який виявляється не браком. Заряджати найкраще від адаптера 5 В 1 А.
Гніздо 3.5 мм тут — лінійний вхід, а не вихід: навушники в нього не заграють, зате будь-яке дротове джерело — плеєр, комп’ютер, приставка — підключається в обхід Bluetooth. Стереопара збирається просто: вимкніть Bluetooth на телефоні, увімкніть обидві плати одночасно й дочекайтеся звукового сигналу — коли на одній платі синій індикатор світитиме постійно, а на другій продовжить блимати, пара створена, і можна підключати телефон. І дрібна, але важлива порада від виробника: після пайки не тягніть за дроти динаміка й акумулятора — пади можуть відірватися від плати.
Особливості
- повний тракт колонки на одній платі: Bluetooth, підсилювач 5 Вт і заряд;
- TWS: дві плати паруються в бездротову стереопару;
- лінійний вхід AUX 3.5 мм для дротових джерел;
- заряд акумулятора через USB Type-C;
- окремі індикатори Bluetooth і заряду, вимикач на платі;
- гнучкість навантаження: один динамік на 2 Ом або пара на 4 Ом;
- формат 28.5 × 17.3 мм і вага 2.8 г — поміститься в будь-який корпус.
Застосування
Саморобні портативні колонки в корпусах із дерева, акрилу чи 3D-друку; друге життя для старих радіоприймачів і дротових колонок — плата перетворює їх на Bluetooth-акустику; проєкти на пару колонок зі стерео через TWS; озвучення саморобних пристроїв, де потрібен компактний автономний аудіотракт.
