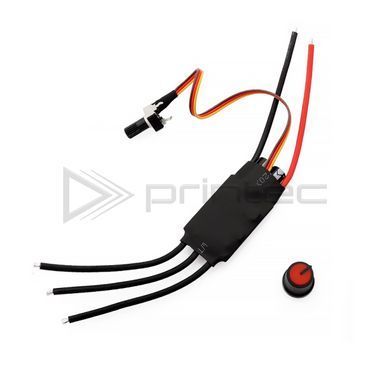

Регулятор обертів BLDC 300Вт трифазний контролер двигуна 12В/24В
Професійний безщітковий контролер потужністю до 300 Вт призначений для плавного регулювання швидкості трифазних безсенсорних двигунів постійного струму. Пристрій підходить для використання в системах вентиляції, водяних і масляних насосах, повітряних компресорах та різноманітному електроінструменті.

Технічні характеристики

• Робоча напруга: DC 6,5–24 В
• Потужність: до 300 Вт
• Номінальний струм: 12 А
• Максимальний струм: до 20 А при додатковому охолодженні
• Габарити плати: 45/26 /12 мм (без урахування дротів і конденсаторів)

Функціональні особливості

• Захист від перегріву: вбудована термозахистова система автоматично знижує потужність при підвищенні температури.
• Захист від блокування ротора: контролер має функцію захисту двигуна у разі його механічної зупинки під час роботи.
• Плавне регулювання: керування швидкістю здійснюється за допомогою зовнішнього потенціометра (входить до комплекту).
• Аналогове керування: підтримка аналогового сигналу 0–5 В для інтеграції з PLC або іншими системами управління.

Підключення

Живлення: червоний дріт — +, чорний дріт — –. Переполюсовка може пошкодити плату.

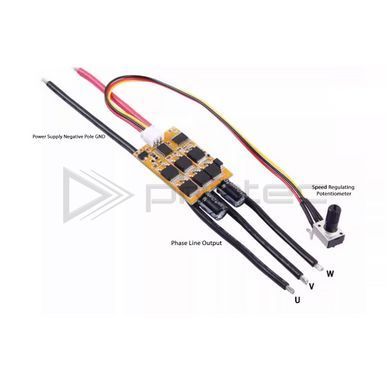

Підключення двигуна: три фазні дроти (U, V, W) підключаються до безщіткового двигуна; порядок фаз визначає напрямок обертання.

Запобіжник: виробник рекомендує встановлювати зовнішній запобіжник, оскільки штатного на платі немає.

Перший запуск: рекомендується тестувати при низькій напрузі та малому струмі для перевірки правильності підключення.
