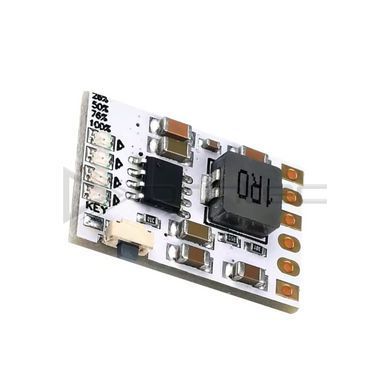

Модуль зарядки 2А, 5В для літієвих батарей 4.2V 18650 / 21700
Готовий Power Bank на одній платі: заряд банки до 2.1 А, стабільні 5 В на виході, захист і LED-індикація рівня заряду
| Акумулятор | Li-ion / Li-Po 1S 3.7 В (18650, 21700), заряд до 4.2 В ±1% |
| Вхід заряду | 4.5–5.5 В (рекомендовано 5 В), струм заряду до 2.1 А |
| Вихід | 5 В до 2 А (boost), струм з боку банки до 3.5 А, ККД до 90% |
| Захист | Вбудований захист акумулятора + захист від перевантаження (OCP), перенапруги (OVP), КЗ (SCP), перегріву (OTP) |
| Індикація | 4 світлодіоди рівня заряду: 25 / 50 / 75 / 100% |
| Керування | Кнопка на платі + вивід KEY для зовнішньої кнопки (вмикання виходу імпульсом на низький рівень) |

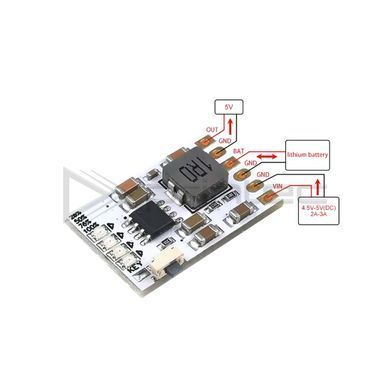

| Виводи | VIN, GND, BAT+, VOUT — пади під пайку з торця плати |
| Розміри | 25×16 мм, біла плата (оновлена версія) |
Плата закриває всю електроніку саморобного Power Bank одним модулем: контролер заряджає банку струмом до 2.1 А і зупиняється точно на 4.2 В, а підвищувальний перетворювач видає в навантаження стабільні 5 В. Чотири світлодіоди показують залишок заряду кроками по 25% — як у заводських повербанках.
Головна перевага — вбудований захист акумулятора: плата розрахована на голі банки без власної плати захисту і сама пильнує перевантаження, коротке замикання, перенапругу та перегрів. Це спрощує збірку: банка 18650 припаюється напряму до падів BAT.
Вихід вмикається кнопкою на платі; для корпусних збірок передбачений вивід KEY — до нього підпаюється зовнішня кнопка, яка спрацьовує коротким імпульсом. У режимі очікування модуль споживає мізерний струм і не висаджує банку.
Особливості
- Заряд, розряд, захист та індикація — все на платі 25×16 мм
- Для голих банок без плати захисту
- Індикація рівня заряду 4 LED (25–100%)
- Вивід KEY під зовнішню кнопку
- ККД перетворювача до 90%
Застосування
Power Bank своїми руками з банок 18650 / 21700, портативні колонки та ліхтарі, живлення Arduino / ESP32-проєктів 5 В з акумулятором, апгрейд пристроїв на батарейках до акумуляторного живлення.
