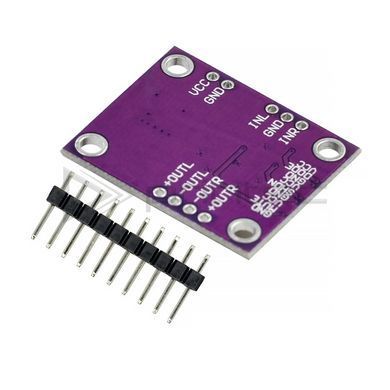

Модуль аудіо підсилювача PAM8406, клас D, стерео 2×5 Вт, 2.5-5.5В — це компактний стерео підсилювач звуку для 5-вольтових проєктів: два канали до 5 Вт на платі 32.4 × 26.5 мм, яка живиться від USB, павербанка чи літієвого акумулятора. Архітектура класу D тут filterless — динаміки підключаються до виходів напряму, без вихідних фільтрів і розділових конденсаторів, тож уся схема майбутньої колонки зводиться до трьох з’єднань: живлення, джерело сигналу, динаміки.
| Чип | PAM8406, Diodes |
| Клас підсилення | D, filterless |
| Конфігурація | стерео, 2 канали |
| Вихідна потужність | 2×5 Вт на 2 Ом або 2×3 Вт на 4 Ом — при 5 В, 10% THD |
| ККД | до 90% |
| Живлення | 2.5–5.5 В |
| Вхід | аналоговий стерео: INL, GND, INR |
| Виходи | +L/−L та +R/−R, динаміки напряму |
| Захист | КЗ з автовідновленням, перегрів, UVLO |
| THD+N | 0.11% |
| Співвідношення сигнал/шум | 90 дБ |
| По живленню | конденсатор 1000 мкФ на платі |

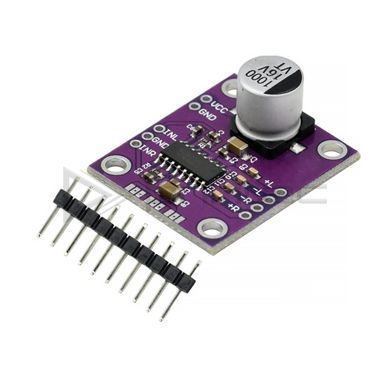

| Гребінка | у комплекті, не впаяна |

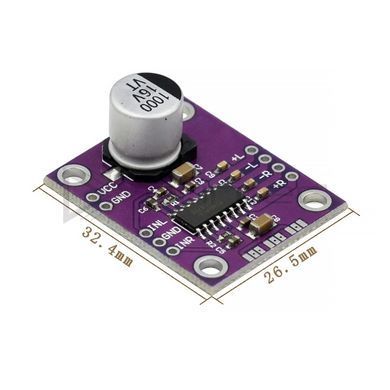

| Розміри плати | 32.4 × 26.5 мм |
Потужність чесно залежить від динаміків: паспортні 5 Вт на канал чип видає на 2-омне навантаження при 5 В живлення, а на звичні 4-омні динаміки — до 3 Вт на канал; для настільної гучності цього більш ніж досить. Клас D з ККД до 90% означає, що в тепло йдуть крихти — радіатор не потрібен, а від акумулятора модуль грає довго. Великий конденсатор 1000 мкФ на платі згладжує піки споживання на басах, і це помітно, коли живлення йде тонким USB-кабелем. Приємні дрібниці від чипа: жодних хлопків у динаміках при вмиканні й вимиканні, а захист від короткого замикання з автовідновленням і тепловий захист прощають помилки монтажу.
Один чесний нюанс: сам чип PAM8406 уміє перемикатися між класами D і AB, але на цій платі керуючі виводи MODE, MUTE і SHDN на пади не розведені — модуль працює в зафіксованому режимі класу D, і перемикання класів тут недоступне. Вхід аналоговий: сигнал береться з виходу навушників телефона, плеєра, комп’ютера або з ЦАП вашого проєкту. Якщо ж джерело цифрове — мікроконтролер із шиною I²S на кшталт ESP32 — гляньте підсилювач MAX98357 з цифровим входом I²S: разом ці два модулі закривають обидва типи джерел.
Особливості
- стерео 2×5 Вт класу D на компактній платі;
- filterless: динаміки підключаються напряму, без фільтрів і конденсаторів;
- ККД до 90% — без радіатора і зайвого нагріву;
- живлення 2.5–5.5 В: USB, павербанк або Li-акумулятор;
- без хлопків у динаміках при вмиканні й вимиканні;
- захист від КЗ з автовідновленням, від перегріву та просадки живлення;
- конденсатор 1000 мкФ по живленню вже на платі.
Застосування
Настільні й портативні саморобні колонки з живленням від USB чи акумулятора, озвучення проєктів на мікроконтролерах з аналоговим аудіовиходом, апгрейд старих пасивних колонок до активних, звук у корпусних саморобках — від ретро-радіо до ігрових автоматів.
