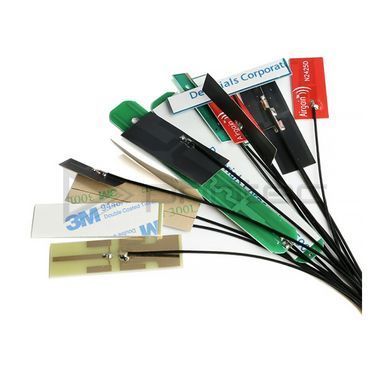

Антена 2.4 ГГц гнучка FPC 5 dBi 45×10 мм — роз’єм IPEX U.FL

Гнучка плівкова антена підвищеного підсилення для Wi-Fi, Bluetooth та ZigBee

Якщо ви шукаєте компактну внутрішню антену 2.4 ГГц для вбудовування в корпус пристрою, ця PCB-антена з роз’ємом IPEX підійде для модулів ESP32, ESP8266, nRF24L01, HC-05/06 та інших Wi-Fi, Bluetooth і ZigBee рішень, у яких передбачене антенне гніздо U.FL.

Антена виконана на гнучкій плівці завтовшки 0.3 мм і працює у смузі 2400–2500 МГц (2.4 ГГц). Порівняно з антеною-доріжкою, розведеною просто на платі модуля, винесена антена дає стабільніший зв’язок: її можна розмістити подалі від металевих деталей, акумулятора та джерел завад, обравши найкраще положення вже під час складання. Тонкий коаксіальний кабель RG1.13 гнучкий, майже не займає місця і легко прокладається всередині корпусу.

Підключення виконується через мініатюрний роз’єм IPEX першого покоління (U.FL) — саме такий встановлений на більшості модулів із зовнішнім антенним виходом. Фіксувати антену слід на пластиковій або іншій радіопрозорій поверхні: металевий корпус поруч із полотном антени помітно погіршує випромінювання. На відміну від жорстких PCB-плат, полотно згинається й лягає на вигнуту стінку корпусу; видовжена смуга 45 мм дає вищий виграш за компактні 3 dBi моделі, а якщо потрібен мінімальний розмір — у каталозі є FPC 25×9 мм на 3 dBi.

Особливості

• Робоча смуга 2400–2500 МГц — Wi-Fi 2.4 ГГц, Bluetooth, BLE, ZigBee
• Підсилення 5 dBi, лінійна поляризація
• Хвильовий опір 50 Ом — узгодження зі стандартними трактами
• Гнучке полотно 45×10×0.3 мм — згинається під форму корпусу
• Тонкий кабель RG1.13 та роз’єм IPEX gen 1 (U.FL)

Застосування

• Модулі ESP32, ESP8266, nRF24L01 з гніздом U.FL
• Wi-Fi роутери, точки доступу, IP-камери
• Bluetooth та BLE пристрої, аудіоприймачі
• ZigBee-шлюзи та датчики розумного будинку

Антена працює лише в діапазоні 2.4 ГГц: для 5 ГГц потрібна дводіапазонна модель. Довжина кабелю в лістингу не зазначена й може відрізнятися в різних партіях.
