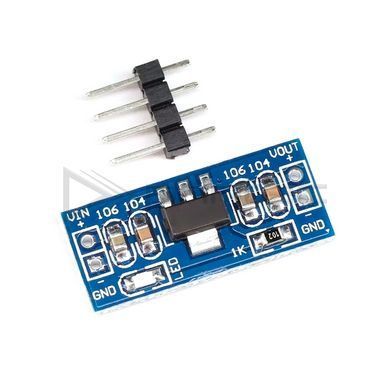

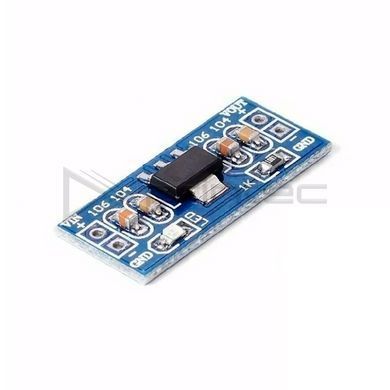

Модуль стабілізатора напруги AMS1117 1.2В, 800мА, понижуючий лінійний стабілізатор HW-122
Найнижча напруга родини: мініатюрний вузол живлення 1.2 В для шин ядра мікросхем і низьковольтових експериментів.
| Чип | AMS1117-1.2, лінійний LDO |
| Вхідна напруга | DC 2.5–12 В (мінімум Vout + 1.45 В) |
| Вихідна напруга | 1.2 В |
| Максимальний струм | 800 мА |
| Конденсатори | 10 мкФ + 100 нФ на вході й виході |
| Контакти | VIN+ / GND та VOUT+ / GND, отвори 2.54 мм |
| Індикація | LED у версії 1.2В не задіяний |
| Плата | 25×11 мм, двостороння |
Це лінійний понижуючий модуль живлення: надлишок напруги розсіюється на кристалі, тому на виході чиста постійна напруга без високочастотних пульсацій. Шина 1.2 В найчастіше потрібна як живлення ядра — FPGA, ASIC, деякі процесори й чипи пам’яті — а також у лабораторних дослідах з наднизьковольтовою логікою, де кожен мілівольт шуму видно на осцилографі.
Світлодіод на цій версії не світиться — і це не брак: 1.2 В просто недостатньо, щоб відкрити LED через штатний резистор 1 кОм. Врахуйте й тепловий бік: що вищий вхід, то більше ват гріє корпус SOT-223 ((Vin − 1.2 В) × струм), тому на верхній межі входу повні 800 мА недосяжні без просідання за температурою — живіть модуль від найнижчої доступної напруги.
Особливості
- вихід 1.2 В — найнижчий у лінійці стабілізаторів;
- повна обв’язка конденсаторами вже на платі;
- отвори 2.54 мм — кріплення штирями на макетці;
- лінійна схема — без імпульсних завад;
- мініатюрна двостороння плата 25×11 мм.
Застосування
Живлення ядер FPGA та ASIC при ремонтах і апгрейдах, шини 1.2 В у саморобних платах, досліди з низьковольтовою логікою, зміщення аналогових кіл. Для суміжних напруг у каталозі є версія 1.5 В та версія 1.8 В.
