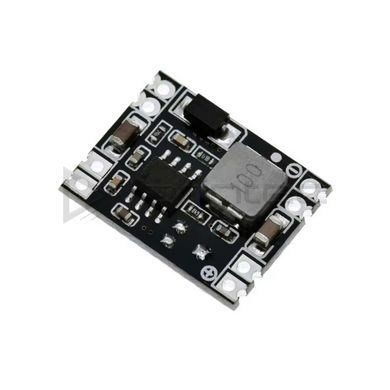

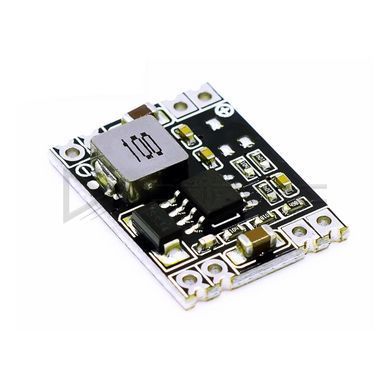

Модуль стабилизатора напряжения MP1584EN, регулируемый понижающий 3А
Универсальная версия серии: та же миниатюрная плата на MP1584EN, но выходное напряжение выставляете сами подстроечным резистором — один модуль вместо полки фиксированных номиналов.
| Чип | MP1584EN, импульсный DC-DC (buck) |
| Входное напряжение | DC до 26 В; нижняя граница ≈ выходное + 2 В |
| Выходное напряжение | регулируется подстроечником; от 0.8 В (опорное напряжение чипа по datasheet) до ≈ Vin − 2 В |
| Ток | 3 А пиковый; длительно — ориентировочно 0.8–1.8 А в зависимости от выставленного напряжения (по фиксированным версиям серии) |
| КПД | до 96% (пик) |
| Пульсации выхода | <30 мВ |
| Подключение | пады IN+ / IN− и OUT+ / OUT− на обороте, сдвоенные отверстия, стрелка направления |
| Рабочая температура | −40…+85 °C |

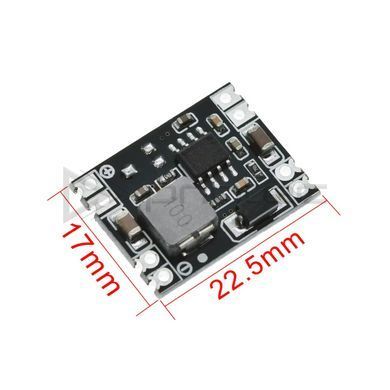

| Размер | 22.3×17×4.2 мм |
Регулируемый DC-DC понижающий преобразователь закрывает ситуации, где нужен нестандартный номинал: 6 В для старой техники, 7.5 В для приёмника, 4.2 В для имитации аккумулятора на стенде. Поворотом подстроечника выход выставляется в любую точку диапазона — дальше модуль держит её независимо от колебаний входа, с КПД до 96% и пульсациями в пределах 30 мВ. Пады входа-выхода на обороте подписаны, со стрелкой от IN к OUT.
Практический совет: перед первым подключением нагрузки подайте входное напряжение и выставьте выход мультиметром — положение подстроечника с завода случайное. Пиковые 3 А держите кратковременными, длительно — 0.8–1.8 А: чем выше выставленное напряжение, тем ниже предел.
Особенности
- выход регулируется от ≈0.8 В — один модуль под разные задачи;
- вход до 26 В: USB-источники, Li-ion сборки, борт 12/24 В;
- импульсная схема — КПД до 96%, без радиатора;
- подписанные пады со сдвоенными отверстиями под штыри или провод;
- формат серии 22.3×17×4.2 мм.
Применение
Нестандартные напряжения питания в ремонте и макетировании, лабораторный мини-преобразователь, питание техники с редкими номиналами (6 / 7.5 / 10 В) от бортовой сети или аккумуляторных сборок, отладочные стенды. Стандартные номиналы без риска сбить настройку — фиксированные версии: 5 В, 12 В и другие в этой же серии.
