BMS платы

Защитные платы BMS (Battery Management System) контролируют напряжение каждого элемента и ток аккумуляторной сборки: отключают нагрузку при глубоком разряде, останавливают заряд при превышении 4,25 В на банке и разрывают цепь при перегрузке или коротком замыкании. В разделе — платы защиты для сборок 1S (3,7 В), 2S (7,4 В) и 3S (11,1 В) из литий-ионных и литий-полимерных элементов 18650, 21700, 26650, на рабочие токи от 3 до 40 А, с балансировкой и без.

Защитные платы BMS 1S, 2S, 3S для Li-ion аккумуляторов

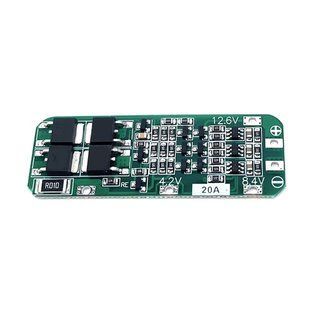

Конфигурация подбирается по количеству последовательных элементов в сборке: 1S — плата 3,7 В на 3 А с контактами под точечную приварку для одиночных банок 18650 / 21700; 2S — платы 8,4 В на 8, 10 и 20 А для Power Bank и инструмента на двух банках; 3S — платы 12,6 В на 20 и 40 А для 12-вольтовых сборок. Защита строится на специализированных контроллерах (DW01-A и аналоги) и MOSFET-ключах с низким сопротивлением — собственное потребление плат около 18 мкА не разряжает сборку при хранении.

BMS с балансировкой и без: в чём разница

Плата с балансировкой во время зарядки подключает разрядные резисторы к банкам, которые первыми достигли 4,2 В, и придерживает их, пока остальные догоняют — сборка стареет равномерно и сохраняет ёмкость. Балансировка критична для элементов из разных партий и б/у банок с разбросом ёмкости. Если же сборка из новых одинаковых элементов, достаточно платы без балансировки — она дешевле и компактнее: в разделе это модели 2S 8А и 3S 20А.

Как выбрать BMS по току

Рабочий ток платы должен покрывать ток нагрузки с запасом: для LED-подсветки и электроники достаточно 3–10 А, для Power Bank — 8–20 А, для шуруповёртов и дрелей нужны 20–40 А с высоким порогом отсечки: защита срабатывает при 60–80 А с задержкой 100–150 мс, поэтому пусковые броски коллекторных двигателей не вызывают ложных отключений. Для инструмента важны и сами элементы — высокотоковые банки 10C–20C (Sony VTC4, VTC5A, VTC6) и медные провода сечением 2–3 мм².

Переделка шуруповёрта, Power Bank и другие применения

Самый популярный сценарий — перевод шуруповёрта с умершего Ni-Cd аккумулятора на сборку 18650: плата 3S 40А с балансировкой держит пуск двигателя и продлевает жизнь банок. Платы 2S и 3S также ставят в самодельные Power Bank 7,4 и 12 В, системы резервного питания роутеров, сборки для LED-освещения, радиомоделей и дронов. Обратите внимание: BMS-плата защищает сборку, но не заряжает её — зарядные модули с Type-C и Quick Charge, в том числе на контроллере IP2326, собраны в разделе «Зарядки».

Как купить плату BMS в Printec

Подбирайте плату фильтрами по количеству элементов (1S, 2S, 3S), току разряда и наличию балансировки. Быстрая отправка по Украине Новой Почтой, Укрпочтой. Цена и наличие товаров на сайте — актуальны (обновляются в реальном времени). Если сомневаетесь в выборе платы под свою сборку — обращайтесь за консультацией. Купить защитную плату BMS 1S 3.7В, 2S 8.4В, 3S 12.6В на 3–40А с балансировкой для аккумуляторов 18650 / 21700 — на printec.com.ua.
