Модули реле

Модули реле

Модуль реле соединяет две несовместимые вещи: слабый сигнал микроконтроллера и мощную нагрузку от сети или отдельного источника. Вывод платы разработки отдаёт несколько миллиампер — этого не хватит даже на катушку, не говоря уже о лампе или насосе. Реле берёт на себя силовую часть: контроллер управляет транзистором, транзистор включает катушку, а контакты замыкают цепь, в которой текут амперы при двухстах сорока вольтах.

Что даёт готовый модуль по сравнению с отдельным реле

Купить само реле дешевле, но придётся добавить транзистор, обратный диод для гашения выброса от катушки, резистор в базу и светодиод. Модуль содержит всё это на плате и имеет винтовые клеммники для нагрузки. Кроме того, между управляющей и силовой зонами делают фрезерованный прорез, который увеличивает путь утечки и воздушный зазор. При работе с сетевым напряжением это требование безопасности, а не декорация.

Даёт модуль и индикацию: два светодиода показывают наличие питания и состояние реле, поэтому проверить логику можно без мультиметра.

Высокий или низкий уровень срабатывания

Большинство недорогих модулей управляются низким уровнем: реле замыкается, когда на входе появляется ноль. Это требует внимания в двух местах. Во-первых, логику приходится инвертировать в программе. Во-вторых, во время загрузки микроконтроллера выводы ненадолго оказываются в неопределённом состоянии, поэтому реле может коротко щёлкнуть — для освещения это мелочь, для нагревателя уже нет.

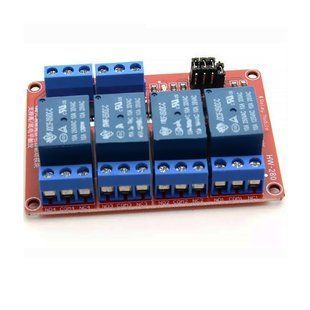

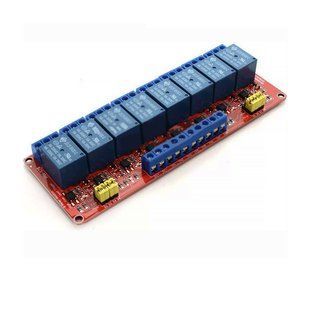

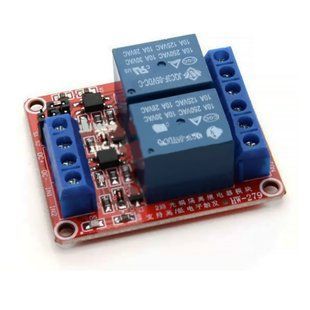

Модули с перемычкой выбора уровня снимают вопрос совсем: одно положение даёт срабатывание от нуля, второе от единицы. А платы с оптопарой добавляют гальваническую развязку: управляющий сигнал передаётся светом, поэтому наводки от силовых проводов и разница потенциалов между землями до контроллера не доходят.

Как выбрать модуль реле

Начните с напряжения питания: оно должно совпадать с тем, что уже есть в схеме — пять вольт для плат разработки, двенадцать для сигнализации и автотехники, двадцать четыре для промышленных шкафов. Ставить отдельный блок питания ради одной катушки нет смысла.

Дальше посмотрите на нагрузку. Заявленные десять ампер относятся к активной: лампы накаливания, тэна, резистора. Двигатель, компрессор или трансформатор дают пусковой ток в несколько раз больше рабочего, поэтому для них берут запас. И помните, что катушку нельзя питать прямо с вывода микроконтроллера — она потребляет больше, чем тот может отдать.

Наконец, тип контактов. Перекидная группа даёт и нормально разомкнутый, и нормально замкнутый контакт: одна плата подходит и для включения по команде, и для обратной логики, когда нагрузка работает постоянно и выключается сигналом.

Что есть в Printec

Базовое решение для большинства проектов — модуль HW-307 на 5 В, который питается от той же шины, что и Arduino или ESP32. Для двенадцативольтовых систем есть версия на 12 В, для шкафов автоматики и ПЛК — версия на 24 В.

Когда сигнальная линия длинная или проходит рядом с силовой, надёжнее взять модуль HW-803 с оптопарой: у него есть перемычка выбора уровня, и он не включает нагрузку при обрыве управляющего провода. А для дистанционного управления со смартфона есть плата-носитель для ESP-01, которая превращает этот крошечный Wi-Fi модуль в готовый выключатель с поддержкой Tasmota, ESPHome и Home Assistant.

Как купить

Воспользуйтесь фильтрами слева: выберите напряжение питания, способ подключения управления и нужные особенности — оптическую развязку, выбор уровня или управление через Wi-Fi. В каждой карточке указаны реальные границы работы и тип контактной группы. Отправляем по всей Украине; если не уверены в выборе, напишите нам параметры нагрузки — подскажем.
