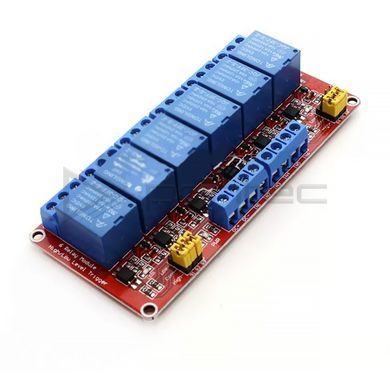

Модуль реле 6-канальный с опторазвязкой, 5V, 10А 250В — шесть независимых каналов коммутации на красной плате из семейства модулей с выбором уровня триггера: золотая середина между одноканальными крохами и полным восьмиканальным шкафом. Реле здесь перекидные, входы изолированы оптопарами, а все подключения — на винтовых клеммах.
| Количество каналов | 6, переключающие группы NO/COM/NC |
| Реле | Tongling JQC-3FF-S-Z, катушки 5 В |
| Контакты | 10 А 250 В AC / 10 А 30 В DC |
| Питание модуля | 5 В на клеммы DC+/DC− |
| Развязка входов | оптопара на каждом канале |
| Ток триггера | 3–5 мА |
| Пороги входов | низкий уровень 0–1.5 В, высокий 3–5 В |
| Уровень срабатывания | перемычки S1–S6, отдельно на канал (группы 1–3 и 4–6) |
| Защита | обрыв управляющего провода не включает реле |
| Индикация | LED питания + LED состояния каждого канала |
| Подключение | винтовые клеммники: DC+/DC−, IN1–IN6, 18 силовых контактов |
| Монтаж | отверстия по углам платы под стойки |
Шесть каналов — это как раз масштаб типичной панели автоматики: несколько зон освещения, насос, клапан и сирена умещаются на одной плате без дефицита выходов. Каждое реле перекидное: контакт NO включает нагрузку по команде, а NC позволяет держать её включённой по умолчанию и разрывать цепь сигналом. Оптопары отделяют контроллер от силовой части, и входам достаточно 3–5 мА. Перемычки S1–S6 позволяют смешивать активные уровни на одной плате: часть каналов настроить под датчики с инверсным выходом, остальные — под обычные пины, и никаких инверсий в коде.
Собирается всё отвёрткой: питание, входы IN1–IN6 и восемнадцать силовых контактов заведены на винтовые клеммники, отверстия по углам ставят плату на стойки. Шесть катушек — заряд не для вывода контроллера: клеммы DC+/DC− подключайте к блоку 5 В с запасом по току, соединив землю блока с землёй контроллера. Если управляющий провод отсоединится, канал останется выключенным — ложных включений схема не допускает. Габариты для шестиканальной версии продавец не приводит — ориентируйтесь на фото.
Особенности
- шесть перекидных групп NO/COM/NC — панель управления зонами на одной плате;
- реле Tongling JQC-3FF-S-Z с контактами 10 А 250 В;
- оптопара на каждом входе — триггеру достаточно 3–5 мА с пина контроллера;
- перемычки S1–S6: активный уровень HIGH или LOW отдельно для каждого канала;
- обрыв управляющего провода не вызывает ложного срабатывания;
- светодиоды питания и состояния каждого канала для наглядной отладки;
- винтовые клеммники по всей плате и отверстия под стойки — монтаж без паяльника.
Применение
Зонное управление освещением, полив на несколько линий, теплицы и инкубаторы, домашняя автоматика, демонстрационные стенды. Нужно больше выходов — берите 8-канальный HW-578 из того же семейства, а для одной нагрузки хватит одноканального HW-803.
