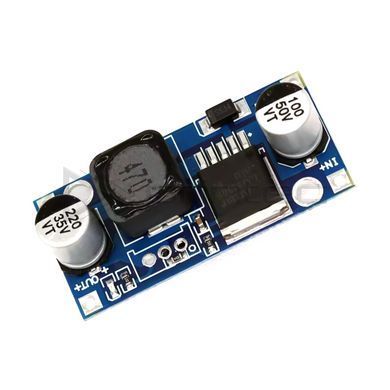

Модуль стабилизатора питания LM2596S, понижающий 5В, 3А

Пятивольтовая шина из любого источника до 35 В: выносливая плата LM2596S, которой всё равно, что на входе — авто, грузовик или ноутбучный блок.

5 В — самая востребованная шина хобби-электроники, и эта плата даёт её с запасом по всем направлениям: входной конденсатор на 50 В спокойно переживает броски бортовой сети, чип работает вплоть до 35 В входа, а токовый потолок 3 А (длительно разумно держать до ~2 А) покрывает Arduino с кучей периферии, несколько реле-модулей или ленту адресных светодиодов. Выход зафиксирован на заводе: физически здесь регулируемая версия LM2596S-ADJ, делитель которой запаян под 5 В — сбить напряжение невозможно, посадочное место подстроечника пустое.

По сравнению с миниатюрными 5-вольтовыми преобразователями эта плата выигрывает именно размахом: конденсаторы побольше лучше держат импульсные нагрузки (сервоприводы, реле, передатчики), а просторный текстолит легче отдаёт тепло. Плата за это — габарит 43×21 мм.

Особенности

• вход вплоть до 35 В — борт 12/24 В, ноутбучные БП 19–20 В, сборки до 8S;
• заводские 5 В без риска сбитой настройки;
• входной конденсатор на 50 В — запас на броски напряжения;
• до 3 А (длительно ~2 А) — Arduino с периферией, реле, LED;
• импульсная схема, КПД до 92%.

Применение

Питание Arduino, Raspberry Pi Pico, реле-блоков и дисплеев от бортовой сети авто или грузовика, 5 В для адресных LED-лент коротких отрезков, стационарные инсталляции умного дома от 12/24 В блоков, замена сгоревших преобразователей в технике. Компактная альтернатива со входом до 26 В — миниатюрный MP1584EN на 5 В; переменный выход — регулируемая версия LM2596S.
