Защитная плата BMS 3S 12.6В, 20А для Li-ion аккумуляторов 18650
Плата защиты для сборок из трёх последовательных Li-ion элементов: 20А непрерывно, отсечка 60А держит пусковые токи электроинструмента
| Конфигурация | 3S: номинал 11.1 В, полный заряд 12.6 В |
| Совместимые элементы | Li-ion / Li-Po 3.7 В: 18650, 26650 и другие, без ограничений размера |
| Ток разряда | 20 А непрерывно (резистивная нагрузка, с охлаждением) |
| Защита по току | Срабатывание 60 А (56–64 А), задержка 100 мс |
| Ток заряда | До 10 А, зарядное напряжение 12.6–13.6 В |
| Защита от перезаряда | 4.25 В на элемент, восстановление 4.15 В |
| Защита от разряда | 2.5 В на элемент, восстановление 3.2 В |
| Сопротивление ключей | ~12 мОм, собственное потребление 18 мкА |
| Размеры / вес | 59×20×3.4 мм, 4.3 г |
Плата контролирует напряжение каждого из трёх элементов и ток сборки: отключает нагрузку при глубоком разряде (2.5 В), останавливает заряд при 4.25 В на банке и разрывает цепь при превышении тока или коротком замыкании. Задержка срабатывания 100 мс и порог 60 А позволяют плате выдерживать пусковые броски двигателей — дрель или шуруповёрт стартует без ложных отключений.

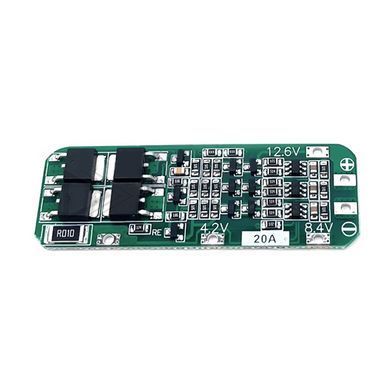

Силовая часть собрана на MOSFET-транзисторах NIKOS P0903BD с суммарным сопротивлением около 12 мОм — плата почти не греется на номинальных токах, а собственное потребление 18 мкА не разряжает сборку при хранении.
Балансировка. Эта плата выполняет только защитные функции и не имеет активной балансировки ячеек. Для сборок, где важно выравнивание заряда между элементами, выберите плату HW288 3S 40А с балансировкой из этого же раздела.

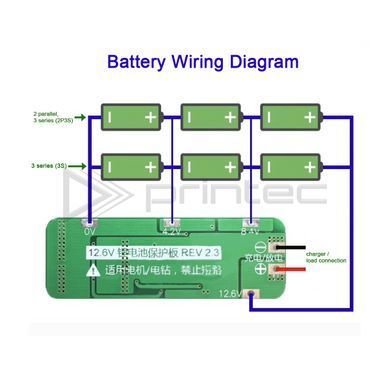

Важно при монтаже: провода подключайте строго в порядке 0V → 4.2V → 8.4V → 12.6V; перед сборкой выровняйте напряжение всех трёх групп; для электроинструмента используйте высокотоковые элементы 10C–20C (например, Sony VTC4, VTC5A, VTC6) и медные провода сечением от 2 мм²; паяйте со стороны платы без компонентов.
Особенности
- Полная защита: перезаряд, глубокий разряд, превышение тока, КЗ
- Отсечка 60 А с задержкой — без ложных срабатываний на пуске двигателя
- Низкое сопротивление ключей NIKOS P0903BD — минимальный нагрев
- Микропотребление 18 мкА в дежурном режиме
- Компактный формат 59×20 мм для встраивания в корпус сборки
Применение
Переделка аккумуляторов шуруповёртов и дрелей на 18650, Power Bank 12 В, системы автономного и резервного питания, сборки для LED-освещения и радиомоделей.
