Изолированный преобразователь USB - UART (TTL) на чипе CP2102, магнитная изоляция T122M31, 3.3V/5V
Изолированный конвертер USB → TTL UART на CP2102 с цифровым изолятором для работы с высоковольтными цепями
| Чип USB-UART | Silicon Labs CP2102 |
| Изолятор | Цифровой T122M31 (магнитный, 2-канальный), экономичнее оптопар |
| Изоляция питания | DC-DC CTTF0505-1T, 1500 VDC, с защитой от КЗ |
| Логические уровни | 5 В / 3.3 В — переключателем |
| Выход питания | 5 В / 3.3 В — переключателем |
| Разъём | USB-A — напрямую в порт, без кабеля |
| Индикация | 3 LED: питание, TX, RX |

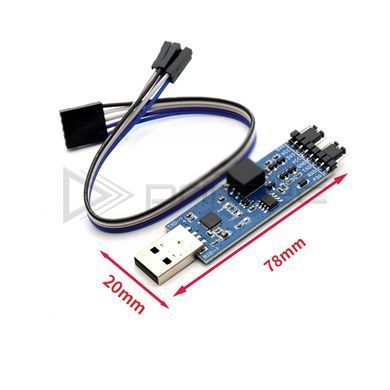

| Размер / комплект | 78×20 мм; шлейф с разъёмами; драйверы Silicon Labs |
Изолированный преобразователь USB-UART сочетает чип CP2102 с цифровым магнитным изолятором T122M31: USB-порт гальванически развязан с целевой схемой с барьером 1500 VDC. Опасное напряжение или разница потенциалов земель не повредит ПК. Магнитная изоляция быстрее и экономичнее оптопар в 6–10 раз.
Уровни сигналов и напряжение питания 5 В или 3.3 В выбираются переключателями независимо. DC-DC CTTF0505-1T имеет защиту от КЗ. Выбор для промышленной отладки, где обычный конвертер рискует сжечь порт.
Применение
- Безопасная отладка устройств с сетевым питанием (БП, инверторы, LED-драйверы)
- Прошивка роутеров, ТВ-приставок, микроконтроллеров
- UART-связь при разнице потенциалов земли
- Встраивание в оборудование для изолированной связи
Важные примечания
- Подключение: TX → RX, RX → TX, GND → GND изолированной стороны
- Выбранный вариант — на чипе CP2102 (версии FT232 и CH340 поставляются отдельно)
