Преобразователь USB - UART (TTL) на чипе CH340E, USB Type-C, до 2 Мбит/с, 3.3V/5V, программатор Arduino Pro Mini
Компактный адаптер-программатор для Arduino Pro Mini и отладки UART-устройств
| Чип | CH340E (WCH) |
| Разъём | USB Type-C |
| Преобразование | USB → UART (TTL) |
| Выводы | GND, +5V, TXD, RXD, DTR, 3V3 |
| Скорость обмена | до 2 Мбит/с |
| Питание | 5 В от порта USB |
| Индикация | светодиоды PWR и TXRX |

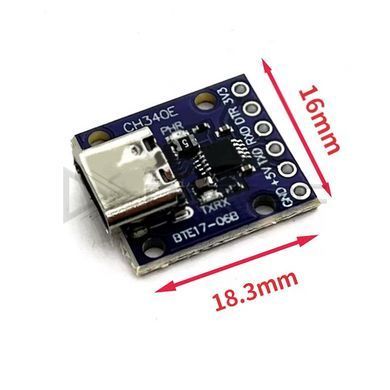

| Размеры платы | 18.3×16 мм |
| Маркировка | BTE17-06B |
Миниатюрный преобразователь на базе чипа CH340E от WCH соединяет компьютер с устройствами, имеющими порт UART с уровнями TTL. В отличие от версии CH340G, чип CH340E имеет встроенный генератор и не требует внешнего кварца, поэтому плата получилась компактной — всего 18.3×16 мм.
Главное преимущество — отдельный вывод DTR: Arduino IDE автоматически сбрасывает микроконтроллер перед загрузкой скетча, поэтому модуль работает как полноценный программатор для Arduino Pro Mini. На гребёнку выведено питание +5 В от порта USB и 3.3 В от внутреннего стабилизатора чипа. Драйверы CH340 доступны для Windows, Linux и macOS.
Особенности
- Двусторонний разъём USB Type-C
- Встроенный генератор — без внешнего кварца
- Вывод DTR для автоматического сброса при прошивке
- Выводы питания +5 В и 3.3 В
- Индикация питания и передачи данных
Применение
- Прошивка Arduino Pro Mini и других плат без USB
- Подключение модулей GPS, Bluetooth, GSM
- Консоль роутеров и одноплатных компьютеров
- Отладка собственных разработок
