Преобразователь USB - UART (TTL) на чипе CH340C, USB Type-C, до 2 Мбит/с, 3.3V/5V программатор Pro Mini
USB-UART адаптер с выводом DTR для прошивки Arduino Pro Mini без кнопки Reset
| Чип | CH340C (WCH) |
| Разъём | USB Type-C |
| Преобразование | USB → UART (TTL) |
| Выводы | GND, +5V, TXD, RXD, DTR, 3V3 |
| Скорость обмена | до 2 Мбит/с |
| Питание | 5 В от порта USB |
| Индикация | светодиоды PWR и TXRX |

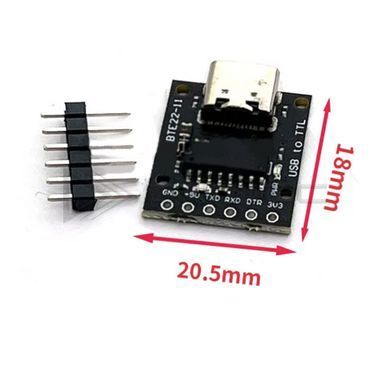

| Размеры платы | 20.5×18 мм |
| Маркировка | BTE22-11 |
| Комплект | плата, штыревая гребёнка 1×6 |
Главное неудобство прошивки Arduino Pro Mini — ловить момент и нажимать Reset вручную. Этот адаптер снимает проблему: распиновка GND–5V–TXD–RXD–DTR совпадает с колодкой Pro Mini, и сигнал DTR автоматически перезапускает плату в момент заливки скетча из Arduino IDE. Вставили в торец платы — и прошивка идёт с первой попытки.
Чип CH340C имеет встроенный тактовый генератор, поэтому на плате нет кварца — меньше деталей, стабильнее работа. Порты UART работают на скоростях до 2 Мбит/с, вывод 3V3 позволяет согласовать уровни с 3.3-вольтовыми платами. В комплекте идёт гребёнка 1×6 под самостоятельную запайку — можно поставить прямую или угловую под свой сценарий.
Особенности
- Распиновка под колодку Arduino Pro Mini с автосбросом через DTR
- Встроенный генератор CH340C — без внешнего кварца
- Современный разъём USB Type-C
- Выводы 5V и 3V3 для питания целевой платы
- Гребёнка 1×6 в комплекте
Применение
Прошивка Arduino Pro Mini и других плат без встроенного USB, консоль отладки ESP и STM32, чтение данных с GPS-приёмников и датчиков с UART, оживление роутеров через сервисный порт.
