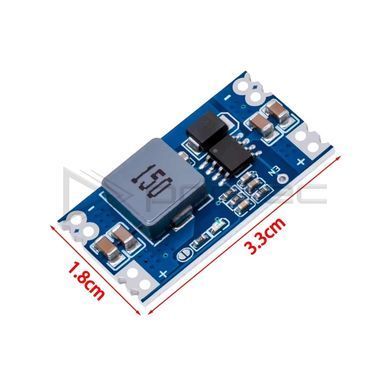

Понижающий DC-DC преобразователь на 5В 5А Mini560
Пять вольт и пять ампер с крошечной платы: Mini560 Pro тянет даже одноплатные компьютеры, где обычные модули сдаются.
| Тип | синхронный buck (Mini560 Pro), без гальванической развязки |
| Входное напряжение | DC 7–32 В (не менее выходного + 2 В) |
| Выходное напряжение | 5 В, фиксированное |
| Выходной ток | до 5 А; длительно свыше 4 А — с теплоотводом |
| Частота преобразования | 500 кГц |
| КПД | до 95% |

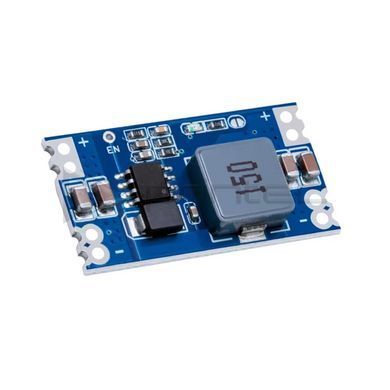

| Управление | пад EN: высокий уровень — включено (по умолчанию), низкий — выключение |
| Индикация | пад под красный LED, включается паяной перемычкой |
| Рабочая температура | −40…+85 °C |
| Размер | 33×18×5.4 мм; сдвоенные отверстия с шагом 2.54 мм |
Бюджет 25 Вт на шине 5 В — это уже уровень одноплатных компьютеров: Raspberry Pi с дисками и периферией, Orange Pi, медиацентры, а заодно сервоприводы, адресные LED-ленты и USB-хабы. Синхронное выпрямление держит КПД до 95%, поэтому на типичном автомобильном входе 12–14 В плата отдаёт полный ток без радиатора — теплоотвод понадобится лишь при длительной работе выше 4 А.
Вход до 32 В накрывает бортовые сети легковушек и грузовиков, блоки ноутбуков и литиевые сборки до 7S. Пад EN позволяет контроллеру обесточивать нагрузку без реле, а необязательный LED (активируется перемычкой) не тратит ток там, где индикация лишняя. Монтаж — штыри 2.54 мм или провод в сдвоенные отверстия по углам.
Особенности
- до 5 А — питает Raspberry Pi с периферией;
- КПД до 95% благодаря синхронному выпрямлению;
- вход 7–32 В: авто, грузовик, ноутбучный БП, сборки до 7S;
- компактные 33×18×5.4 мм;
- EN-пад — выключение логическим сигналом.
Применение
Питание Raspberry Pi и других одноплатников от бортовой сети, шина 5 В для Arduino с сервоприводами и дисплеями, адресные светодиодные проекты, USB-зарядные точки в авто-самоделках, замена более слабых преобразователей, проседавших под нагрузкой. Рядом в семействе: Mini560 на 3.3 В и на 9 В.
