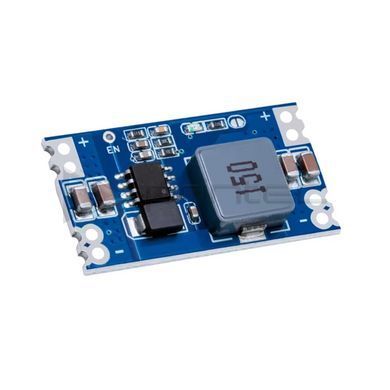

Понижающий DC-DC преобразователь на 12В 4А Mini560
Старший номинал семейства Mini560 Pro: компактные стабильные 12 В для техники в сетях 24 В и на литиевых сборках — там, где напряжение источника гуляет.
| Тип | синхронный buck (Mini560 Pro), без гальванической развязки |
| Входное напряжение | DC 14–32 В (не менее выходного + 2 В) |
| Выходное напряжение | 12 В, фиксированное |
| Выходной ток | до 4 А; длительно свыше 3 А — с теплоотводом |
| Частота преобразования | 500 кГц |
| КПД | до 95% |
| Управление | пад EN: высокий уровень — включено (по умолчанию), низкий — выключение |
| Индикация | пад под красный LED, включается паяной перемычкой |
| Рабочая температура | −40…+85 °C |
| Размер | 33×18×5.4 мм; сдвоенные отверстия с шагом 2.54 мм |
Бюджет почти 50 Вт на двенадцативольтовой шине превращает эту миниатюрную плату в серьёзный узел: видеорегистратор с монитором, несколько метров LED-ленты, автомагнитола малой мощности, релейная автоматика — всё от сети 24 В грузовика, автобуса или катера. Второй типичный сценарий — литиевые сборки 4S–7S, где напряжение «плывёт» от 29 до 14 В: выход стоит на 12 В невозмутимо.
Ток этой версии производитель нормирует до 4 А, длительно свыше 3 А — с теплоотводом. Синхронная схема на 500 кГц почти не греется в типичных режимах, EN-пад позволяет выключать потребителей сигналом контроллера, а LED подпаивается перемычкой лишь при необходимости.
Особенности
- 12 В до 4 А — почти 50 Вт с платы 33×18 мм;
- сети 24 В и сборки 4S–7S — родная стихия;
- синхронное выпрямление: КПД до 95%;
- EN-пад — управляемое выключение без реле;
- работает от −40 °C — кабины и уличные боксы.
Применение
Питание 12 В техники в сети 24 В (регистраторы, роутеры, подсветка, автоматика), стабилизация напряжения литиевых сборок, LED-освещение в кемперах и на катерах, уличные устройства от солнечных систем 24 В. Меньшие номиналы семейства: Mini560 на 9 В и на 3.3 В.
