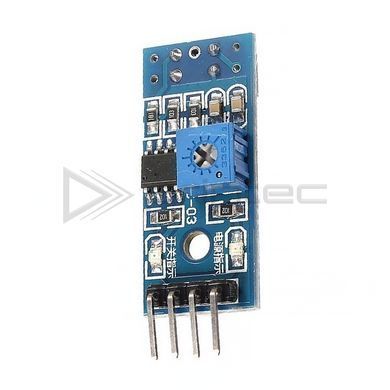

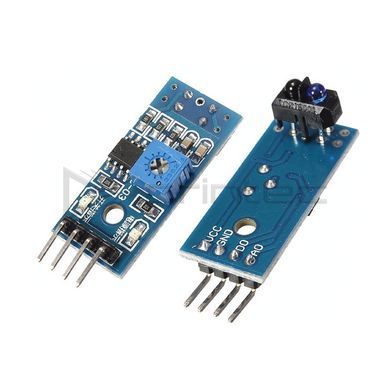

Модуль инфракрасного датчика линии TCRT5000

Модуль инфракрасного датчика линии TCRT5000 — это ключевой компонент для создания роботов, следующих по линии, а также для разнообразных проектов по автоматизации. Этот оптический сенсор, работающий на принципе отражения инфракрасного света, позволяет вашим устройствам «видеть» и различать контрастные поверхности, такие как чёрные линии на белом фоне. Благодаря надёжности и простоте использования, он является идеальным выбором как для начинающих, так и для опытных разработчиков.

Принцип работы и преимущества
Датчик построен на сенсоре TCRT5000, который состоит из ИК-излучателя и фототранзистора. Излучатель посылает инфракрасный луч, а фототранзистор принимает его отражение от поверхности. Светлые поверхности (например, белые) отражают больше света, чем тёмные (чёрные), что позволяет датчику определять разницу.

Регулируемая чувствительность: Встроенный потенциометр позволяет точно настроить чувствительность датчика, адаптируя его к различным условиям освещения и материалам поверхности.

Два типа выхода: Модуль оснащён двумя выходами для максимальной гибкости.

Цифровой выход (D0): Благодаря компаратору LM393, он выдаёт чёткий сигнал HIGH (линия не обнаружена) или LOW (линия обнаружена). Идеально для простых задач, где нужно лишь определить наличие линии.

Аналоговый выход (A0): Предоставляет точное значение интенсивности отражённого света, что позволяет различать оттенки серого и создавать более сложные алгоритмы управления.

Широкая совместимость: Модуль легко подключается к любым популярным микроконтроллерным платформам, таким как Arduino, Raspberry Pi и ESP32, благодаря его простым интерфейсам.

Технические характеристики:

• Чип: TCRT5000 (сенсор), LM393 (компаратор)
• Тип сенсора: Оптический, отражающий
• Выход: Цифровой (D0) и аналоговый (A0)
• Расстояние обнаружения: Обычно от 1 мм до 25 мм
• Напряжение питания: 3.3V - 5V DC

Датчик линии TCRT5000 — это не просто компонент, а основа для ваших будущих проектов по робототехнике и автоматизации.
