Модуль для зарядки 2S аккумуляторов LX-LISC-V3 Type-C с балансировкой

Зарядная плата на IP2326 в усиленной ревизии: конденсаторный фильтр питания, дополнительные защиты и отдельные пады проводного входа — для сборок, работающих с моторами

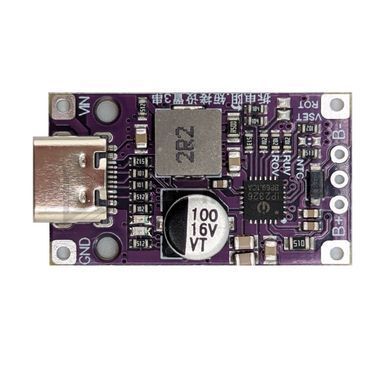

Фиолетовая плата серии LISC в обновлённой ревизии, которую производитель позиционирует для сборок электроинструмента: возле выхода добавлен электролитический конденсатор 100 мкФ, сглаживающий броски напряжения от двигателя во время зарядки, а комплекс защит расширен против перенапряжения, перегрузки и КЗ. Порт Type-C умеет договариваться с QC-адаптером о повышенном напряжении входа, поэтому заряд идёт быстрее, чем от простого 5В блока; для стационарного монтажа продублированы пады VIN / GND под пайку провода.

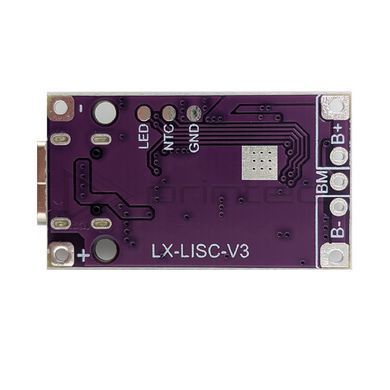

Версия 2S заряжает сборку до 8.4 В с током около 1.4–1.5 А и контролирует банки отдельно: средняя точка сборки заводится на пад BM, поэтому ни одна из двух банок не перезаряжается. На плате также есть площадка NTC под термодатчик сборки. Поочерёдное мигание светодиодов сразу показывает проблемную сборку.

Важно: плата не защищает сборку от глубокого разряда при работе на нагрузку — в составе аккумуляторного блока используйте её вместе с платой защиты BMS 2S.

Особенности

• Усиленная ревизия: конденсаторный фильтр + расширенные защиты
• QC-вход Type-C и проводной вход VIN / GND
• Балансировка сборки через пад BM
• Площадка NTC под контроль температуры
• Монтажные отверстия ∅2.2 мм — жёсткое крепление в корпусе

Применение

Зарядка 2S сборок шуруповёртов и электроинструмента, аккумуляторные блоки с двигателями, стационарные зарядные узлы в корпусах, сборки 18650 / 21700 на 7.4 В.
