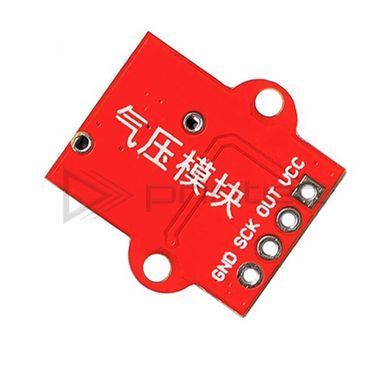

Модуль датчика давления HX710B, 0-40 кПа, датчик уровня воды, 3.3-5В — это компактный измеритель давления для проектов на Arduino и ESP32, главное призвание которого — определять уровень воды в баках, резервуарах и колодцах без контакта электроники с жидкостью. На плате 19 × 18 мм стоят чувствительный элемент с резистивным мостом и штуцером под шланг 2.5 мм и 24-битный АЦП HX710B, который отдаёт результат контроллеру по двум проводам. Диапазон 0–40 кПа подходит и для водяного столба до нескольких метров, и для пневматики низкого давления.

Измерение уровня устроено просто: на штуцер надевается шланг, свободный конец которого опускается на дно ёмкости. Вода сжимает воздух в трубке, и давление в ней равно высоте водяного столба над концом шланга — ориентировочно 10 кПа на каждый метр, поэтому полного диапазона хватает примерно на четыре метра глубины. Электроника при этом остаётся сухой и может стоять где угодно. Интерфейс HX710B совместим с протоколом HX711, поэтому читать данные можно распространёнными библиотеками для тензодатчиков — они поддерживают и этот чип; 24 бита разрешения дают запас, чтобы замечать изменение уровня в считанные сантиметры.

Главное, что стоит знать до покупки: производитель не даёт ни документации, ни готового пересчёта — модуль отдаёт «сырые» коды АЦП, а перевод их в килопаскали или сантиметры делается самостоятельно. На практике это двухточечная калибровка: запомнить показание при открытом штуцере (ноль) и при известной высоте столба воды, а дальше считать линейно. Давление измеряется относительно атмосферного, и сенсор рассчитан на воздух — воду и агрессивные газы в штуцер подавать нельзя, только через воздушную трубку.

Особенности

• измерение уровня воды через воздушную трубку — электроника не касается жидкости;
• 24-битный АЦП HX710B: заметно изменение уровня в несколько сантиметров;
• двухпроводный интерфейс, совместимый с библиотеками HX711;
• диапазон 0–40 кПа — до четырёх метров водяного столба;
• питание 3.3–5 В — для любого контроллера;
• штуцер под стандартный силиконовый шланг 2.5 мм;
• плата 19 × 18 мм с крепёжными отверстиями.

Применение

Контроль уровня воды в баках, бочках и резервуарах систем полива, датчик уровня в колодцах и скважинах, автодолив аквариумов и гидропоники, а вне воды — измерение давления в пневматических системах низкого давления, контроль тяги и разрежения в самодельных установках.
