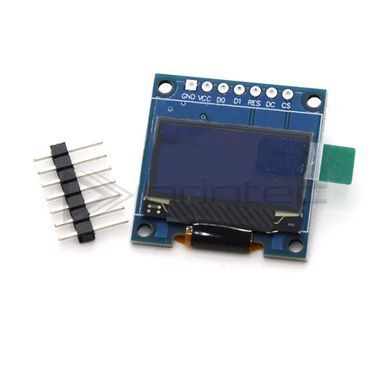

OLED дисплей 0.96″ 128×64, SSD1306, SPI 7 pin, белый
Нейтральный белый на глубоком чёрном — максимум читаемости для приборов, где цифры должны восприниматься с первого взгляда
| Диагональ | 0.96″ (рабочая область 21.7×11.2 мм) |
| Разрешение | 128×64 пикселя |
| Драйвер | SSD1306 |
| Интерфейс | SPI, 7 пинов (GND, VCC, D0, D1, RES, DC, CS) |
| Цвет свечения | Белый на чёрном фоне |
| Питание | 3–5 В, логика 3.3 и 5 В |
| Потребление | 0.08 Вт при полностью засвеченном экране |
| Рабочая температура | -30…+70 °C |
| Размеры панели | 26.7×19.3×1.85 мм, гребёнка не впаяна |
Белый — самый универсальный из OLED-цветов: он не окрашивает информацию в «настроение», одинаково уместен в лабораторном приборе и в декоративном гаджете, а ещё лучше всего получается на фото и видео — если документируете свои конструкции, экран в кадре будет выглядеть как типографская печать. Семипиновое SPI-подключение здесь отвечает за темп: полная перерисовка кадра происходит быстро, поэтому меню листаются без инерции, а анимированные переходы не «сыплются». Схема соединения стандартна для SSD1306, поэтому примеры кода из любого руководства заводятся без правок.
Особенности
- Ахроматическое свечение одинаково хорошо читается сквозь цветные светофильтры и тонированные стёкла корпусов
- Пиксели излучают сами: контраст не деградирует в темноте, как у ЖК с подсветкой
- Отдельные линии DC и RES упрощают отладку — контроллер дисплея всегда можно сбросить программно
- Идентичная механика с остальными панелями семейства 0.96″ — замена цвета без переделки корпуса
Применение
Настольные измерительные приборы, кухонные и лабораторные весы, панели 3D-принтеров и ЧПУ-станков, демонстрационные стенды, проекты для фото- и видеодокументации.
Примечание: гребёнка поставляется не впаянной — перед первым подключением её нужно впаять.
