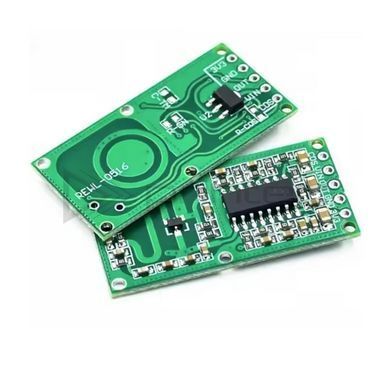

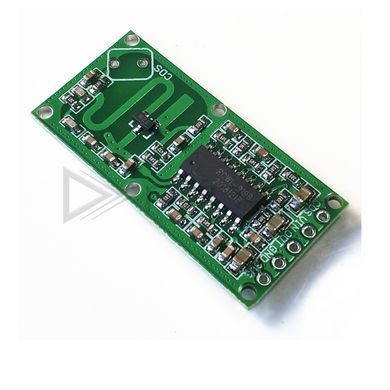

Модуль датчика движения RCWL-0516, микроволновый радар Доплера, до 7 м, 4-28В — классический микроволновый датчик движения на эффекте Доплера: излучает слабый радиосигнал, ловит отражённый и по сдвигу частоты распознаёт движение в зоне обзора. Реагирует именно на перемещение, а не на тепло, поэтому освещение, сквозняки и нагретые предметы его не сбивают.
| Принцип работы | микроволновый радар, эффект Доплера |
| Дальность детекции | 5–9 м (типично 7 м), широкий угол обзора |
| Питание VIN | 4–28 В |
| Потребление | 2.8–3 мА |
| Мощность излучения | 20–30 мВт |
| Выход OUT | логический: 3.3 В при движении, 0 В без движения; триггер повторяемый |
| Выход 3V3 | 3.3 В до 100 мА — питание внешней логики |
| Вывод CDS | ниже 0.7 В блокирует детекцию; пад R-CDS под фоторезистор |
| Пады настроек | C-TM — время удержания выхода, R-GN — дальность |
| Рабочая температура | −20…+80 °C |
| Совместимость | распиновка чипа совместима с BISS0001, кроме вывода 8 |
| Гребёнка 1×5 | не впаяна |
| Размеры платы | 35 × 17.3 мм |
Подключение сводится к трём контактам: VIN, GND и OUT. Диапазон питания 4–28 В покрывает и 5-вольтовую логику, и 12-вольтовый блок, и бортовую сеть 24 В — без каких-либо преобразователей. Пока в зоне обзора есть движение, OUT держит высокий уровень 3.3 В и обновляет отсчёт с каждым новым срабатыванием (повторяемый триггер); движение исчезает — выход падает в ноль. На вход микроконтроллера OUT подаётся напрямую, а реле или мощная нагрузка включается через транзистор либо готовый модуль реле. Отдельный вывод 3V3 отдаёт до 100 мА — мелкая логика рядом питается прямо от датчика, без своего стабилизатора.

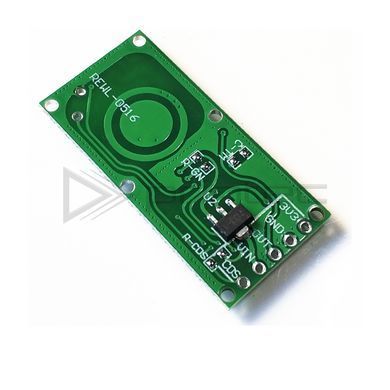

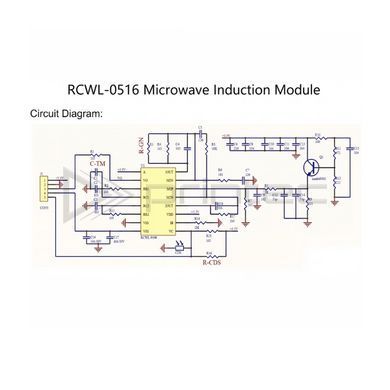

Поведение подстраивается пайкой SMD-компонентов на штатные пады оборота: фоторезистор на R-CDS переводит датчик в ночной режим — днём детекция выключена; конденсатор на C-TM растягивает время удержания выхода; резистор на R-GN подрезает дальность под размер помещения. Та же блокировка доступна и снаружи: уровень ниже 0.7 В на выводе CDS останавливает детекцию. Микроволна проходит сквозь пластик, поэтому плату прячут внутрь корпуса светильника или прибора — на чувствительность это почти не влияет.
Особенности
- радар Доплера реагирует на движение, а не на тепло — освещение и нагретые предметы не дают ложных срабатываний;
- дальность детекции 5–9 м с широким углом обзора;
- питание 4–28 В — от 5-вольтовой логики до бортовой сети 24 В;
- логический выход OUT 3.3 В плюс выход 3V3 до 100 мА для внешней логики;
- вывод CDS и пад под фоторезистор — режим работы только в темноте;
- пады C-TM и R-GN — подстройка времени удержания и дальности;
- потребление около 3 мА, компактная плата 35 × 17.3 мм, гребёнка не впаяна.
Применение
Автоматическое освещение коридоров, лестниц и санузлов, датчики присутствия в умном доме, охранные извещатели, витрины и реклама, оживающие при приближении человека, энергосбережение в бытовой технике. Если нужна большая дальность — посмотрите на RCWL-0515 с детекцией до 12 метров.
