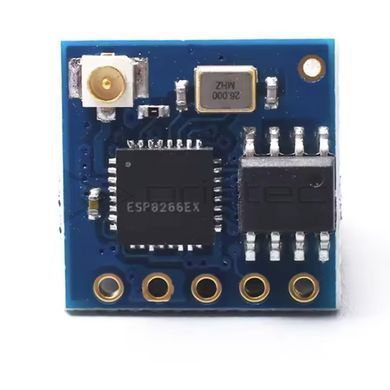

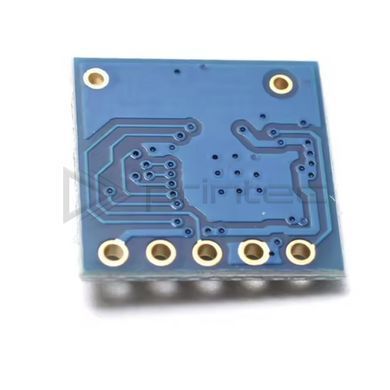

Модуль Wi-Fi ESP-05 на чипе ESP8266, внешняя антенна IPEX, UART, AT-команды — это самое компактное исполнение легендарного Wi-Fi модуля этого семейства: плата 14.2 × 14.2 мм, всего пять выводов и разъём под внешнюю антенну. Назначение у него одно, зато отточенное — добавить Wi-Fi любому микроконтроллеру через последовательный порт: Arduino, STM32 или другая плата отправляет модулю текстовые AT-команды по UART, а тот берёт на себя всё радио — подключение к сети 2.4 ГГц, TCP/UDP-соединения, обмен данными.
| Чип | ESP8266 |
| Функция | UART–Wi-Fi мост, управление AT-командами |
| Диапазон Wi-Fi | 2.4 ГГц |
| Антенна | внешняя, разъём IPEX (U.FL); в комплект не входит |
| Выводы | RST, GND, URXD, UTXD, VCC — 5 пинов, шаг 2.54 мм |
| Питание | 3.3 В |
| Уровни UART | 3.3 В |
| GPIO | не выведены |

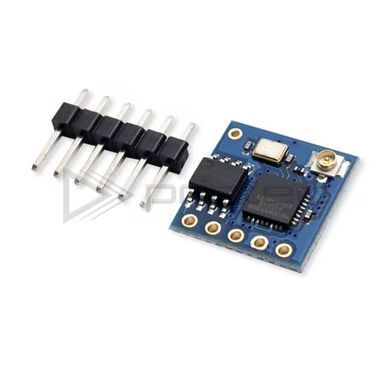

| Гребёнка | 1×5 в комплекте, не впаяна |
| Размеры платы | 14.2 × 14.2 мм |
Самое важное знать до покупки: собственной антенны на плате нет. Вместо печатной антенны здесь разъём IPEX (U.FL), и без подключённой внешней антенны 2.4 ГГц связи не будет — в комплект она не входит, совместимые IPEX-антенны есть в нашем разделе антенн. Для многих задач это не минус, а причина выбрать именно ESP-05: выносная антенна даёт лучший приём, чем печатная, и позволяет спрятать модуль в металлический корпус, выведя антенну наружу.
Питание — строго 3.3 В: подача 5 В на VCC выводит чип из строя, а линии UART тоже 3.3-вольтовые, поэтому с 5-вольтовыми платами модуль соединяют через делитель или конвертер уровней. Источник 3.3 В стоит брать с запасом по току — пики потребления ESP8266 при передаче существенны, и от слабого стабилизатора модуль будет перезагружаться. Выводов GPIO у ESP-05 нет, поэтому он работает с заводской AT-прошивкой как Wi-Fi модем при внешнем контроллере — это не плата для собственных прошивок, а специализированный мост.
Особенности
- Wi-Fi 2.4 ГГц для любого микроконтроллера через два провода UART;
- управление простыми текстовыми AT-командами;
- разъём IPEX под внешнюю антенну — лучший приём и монтаж в корпус;
- минимальный формат 14.2 × 14.2 мм, всего пять выводов;
- стандартный шаг 2.54 мм — гребёнка из комплекта становится в макетку;
- чип ESP8266 — огромная база примеров и документации.
Применение
Добавление Wi-Fi к проектам на Arduino и STM32, узлы умного дома, отчитывающиеся на сервер, датчики с передачей показаний по сети, удалённое управление устройствами через локальную сеть. Если нужна антенна на плате и свободные GPIO — посмотрите модуль Wi-Fi ESP-01 на том же чипе ESP8266; а когда Wi-Fi не обязателен и достаточно лёгкого радиоканала между своими устройствами — модуль приёмопередатчика NRF24L01+ Mini SMD.
