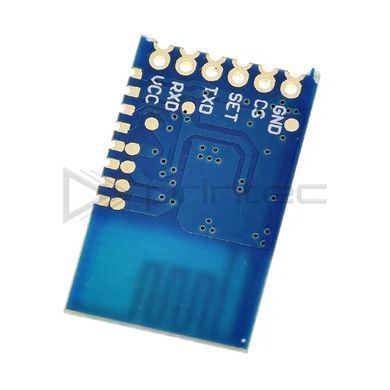

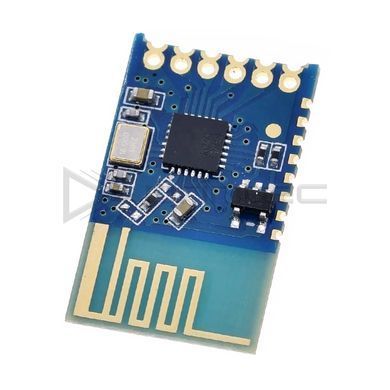

Радиомодуль JDY-40, беспроводной UART 2.4 ГГц, до 120 м, AT-команды (RF-JDY40-2.4G)
Радиотрансивер прозрачной передачи «беспроводной UART» — работает сразу, без программирования
| Модель | JDY-40, трансивер (приёмник и передатчик в одном) |
| Частота | 2.4 ГГц |
| Дальность | до 120 м (открытое пространство) |
| Мощность / чувствительность | 12 дБм / −97 дБм |
| Питание | 2.2–3.6 В; TX 40 мА, RX 24 мА, сон 5 мкА |
| Интерфейс | TTL UART, 9600 бод по умолчанию; AT-команды |
| GPIO | 8 линий для режима IO-управления без микроконтроллера |
| Управляющие пины | SET (AT / прозрачный режим), CS (сон / пробуждение) |
| Рабочая температура | −40…+80 °C |
JDY-40 — трансивер 2.4 ГГц, радиомост вместо провода между двумя UART: данные с одного модуля прозрачно появляются на выходе другого. В отличие от nRF24L01, не требует библиотек и SPI — подключил к UART и работает. Пара настраивается AT-командами: ID сети, канал, мощность. Сон 5 мкА позволяет батарейное питание.
Отдельный режим IO: 8 конфигурируемых GPIO позволяют строить пульты и выключатели без микроконтроллера — кнопка на передатчике переключает выход на приёмнике.
Применение
- Беспроводная UART-связь двух Arduino / ESP32 / STM32 до 120 м
- Пульты, радиовыключатели и IO-управление без программирования
- Телеметрия с датчиков, умный дом, игрушки 2.4 ГГц
- Более простая альтернатива nRF24L01 для прозрачной передачи
Важные примечания
- Питание только 2.2–3.6 В: для 5-вольтовой логики нужен делитель или конвертер уровней
- Для связи пара модулей должна иметь одинаковые ID сети и канал (AT-команды)
