Модуль Bluetooth BLE 5.3 CH582F WeAct — плата разработки на RISC-V

Компактная core-плата на микроконтроллере WCH CH582F

Если вам нужна недорогая плата для Bluetooth Low Energy проектов, CH582F от WeAct Studio — компактная альтернатива BLE-модулям на ESP32: маячки iBeacon, беспроводные клавиатуры и мыши (HID), датчики умного дома, контроллеры с управлением со смартфона. Такую плату ищут под разными названиями — блютуз модуль, BLE модуль, отладочная плата, core board на CH582 — и все это о ней.

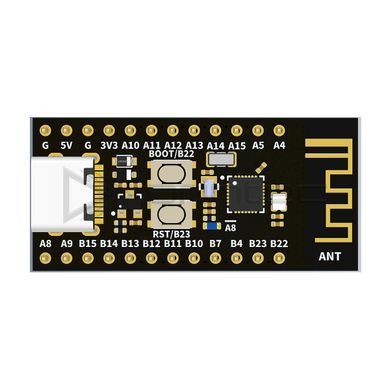

Прошивка не требует программатора: зажмите кнопку Boot, подключите плату кабелем USB Type-C и залейте прошивку фирменной утилитой WCHISPTool (серия CH58x). Для разработки WCH предлагает бесплатную среду MounRiver Studio; SDK, примеры и документацию WeAct выкладывает в своем репозитории на GitHub.

Питание продумано для автономных устройств: вход принимает 3.3–5.5 В, поэтому плата работает и от USB, и от литиевого аккумулятора, а встроенный LDO отдает до 100 мА на внешние датчики. Последовательный диод защищает порт USB от обратного тока при внешнем питании; при необходимости его можно зашунтировать перемычкой на плате.

Особенности

• Оригинальная плата WeAct Studio с чипом WCH CH582F
• BLE 5.3 с печатной антенной — внешняя не нужна
• 448 КБ Flash и 32 КБ SRAM — с запасом для BLE-стека и приложения

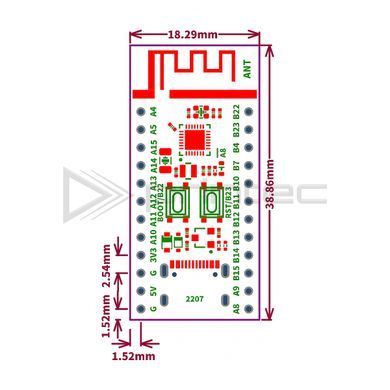

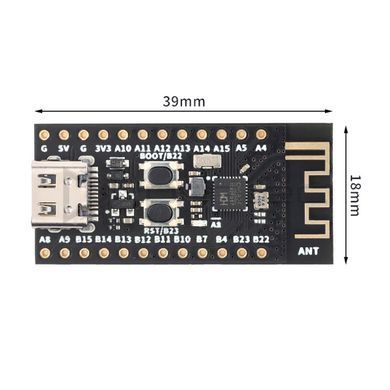

• Формат DIP 2×12 pin — становится в макетную плату
• Прошивка через USB без программатора (WCHISPTool)

Применение

• BLE-маячки, трекеры, беспроводные датчики
• HID-устройства: клавиатуры, мыши, пульты
• Управление устройствами со смартфона
• Энергоэффективные автономные узлы на батарейке

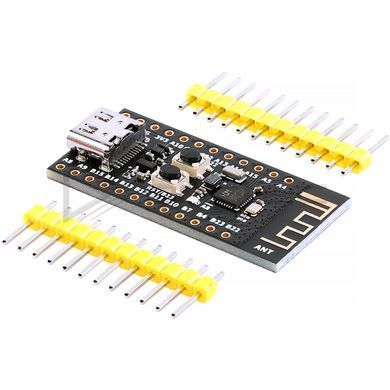

Гребенки поставляются в комплекте незапаянными.
