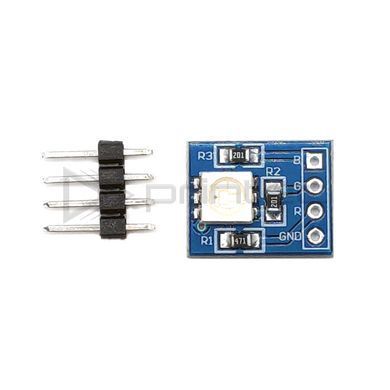

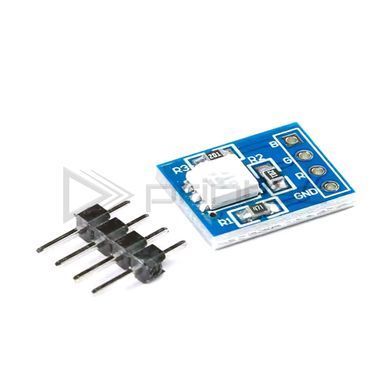

RGB-модуль 5050 SMD, полноцветный LED, красный/зеленый/синий
Миниатюрная плата с полноцветным светодиодом и невпаянной гребёнкой: сами выбираете, как монтировать — проводами вплотную к поверхности или штырями в макетку.
| Светодиод | RGB 5050 SMD, три независимых кристалла |
| Рабочее напряжение | 3.3–5 В на каналы R, G, B относительно GND |
| Ограничение тока | Три резистора на плате, отдельный номинал для каждого канала |
| Контакты | B, G, R, GND; прямая гребёнка в комплекте, не впаяна |
| Размер платы | ≈15×12 мм, синяя паяльная маска |
Каждый кристалл зажигается подачей напряжения на свой контакт относительно общего GND: одна линия — чистый цвет, две-три вместе — смешанный, а ШИМ-сигналы с микроконтроллера разворачивают полную палитру оттенков. Поскольку гребёнка с завода не впаяна, плату можно использовать двумя способами: припаять монтажные провода прямо в отверстия и получить плоский световой элемент толщиной с саму плату — для встраивания в модели, игрушки или корпуса с тесным пространством, — либо впаять штыри и воткнуть модуль в макетную плату для экспериментов.
Особенности:
- Ограничительные резисторы каждого канала уже на плате — контакты подключаются непосредственно к выходам контроллера
- Невпаянная гребёнка = свобода монтажа: провода, штыри или пайка платы бутербродом на другую
- Совместимость с логикой 3.3 и 5 В без согласования уровней
- Крошечный след на поверхности — меньше почтовой марки
Применение: встроенная подсветка моделей и диорам, световые эффекты в игрушках и косплей-реквизите, компактные индикаторы состояния, RGB-эксперименты на макетной плате, гирлянды собственной конструкции.
Версия на зелёной плате с уже впаянной угловой гребёнкой — RGB-модуль 5050.
