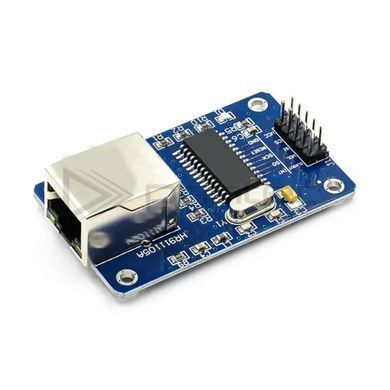

Модуль Ethernet-контроллера ENC28J60, SPI, 10 Мбит/с, RJ45
Сетевой контроллер для подключения Arduino, STM32 и других микроконтроллеров к проводной сети
| Контроллер | ENC28J60 (Microchip) |
| Сеть | Ethernet 10 Мбит/с (10Base-T) |
| Интерфейс к МК | SPI |
| Разъём | RJ45 HR911105A со встроенным трансформатором |
| Кварц | 25 МГц на плате |
| Питание | 3.3 В через штыревую гребёнку |
| Размеры платы | 56×34 мм (широкая версия), монтажные отверстия |
Если вы ищете Ethernet модуль для Arduino или STM32, плата на ENC28J60 — самый доступный способ добавить микроконтроллеру проводную сеть там, где WiFi ненадёжен или нежелателен: в щитках, за металлическими корпусами, на производстве. Модуль подключается по SPI несколькими проводами, а разъём RJ45 с интегрированным трансформатором HR911105A обеспечивает стандартную развязку линии. Для чипа существуют проверенные годами библиотеки EtherCard и UIPEthernet с примерами веб-сервера, клиента и MQTT.
Особенности
- Проводная сеть стабильнее WiFi — никаких проблем с покрытием и помехами
- SPI-подключение поддерживается практически любым микроконтроллером
- RJ45 со встроенным трансформатором — готовая физика линии без внешних компонентов
- Готовые библиотеки EtherCard и UIPEthernet для Arduino, примеры для STM32
- Широкая плата с монтажными отверстиями — удобное крепление в корпусе
Применение
Веб-серверы на микроконтроллере, MQTT-узлы умного дома с проводным подключением, промышленная автоматика, контроллеры в щитках и серверных, сетевые датчики и реле там, где WiFi недоступен.
Внимание: питание модуля — строго 3.3 В; при работе с 5-вольтовыми платами питайте модуль от вывода 3.3V. ENC28J60 не имеет аппаратного стека TCP/IP — он реализуется библиотекой на микроконтроллере.
