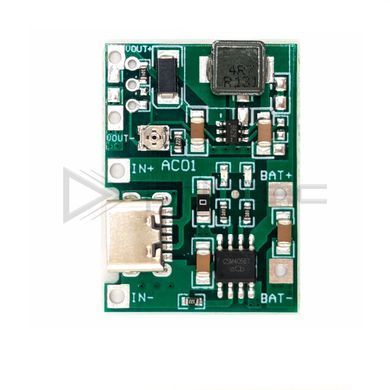

J5019 Зарядно-повышающий модуль 4.3–27V (аналог HW-357) для Li-Ion аккумуляторов Type-C

Заряд литиевой банки и повышение её напряжения до нужного значения — на одной плате 33 × 23 мм.

Плата объединяет две функции, которые обычно собирают из двух модулей. Одна часть заряжает литиевую банку до 4.2 В током до 1 А от любого источника 4.5–8 В: зарядки с Type-C, повербанка, USB-порта или солнечной панели на 5 В. Вторая — повышающий преобразователь, который берёт напряжение с той же банки и отдаёт на VOUT значение в пределах 4.3–27 В. Направление подстроечника нетипичное: повышение происходит против часовой стрелки, поэтому перед подключением нагрузки проверьте выход мультиметром.

О токе и защите честно. Заявленные 2 А относятся к разряду аккумулятора, а не к выходу: чем выше выходное напряжение, тем меньше доступный ток, и производитель приводит собственные ориентиры — около 1.4 А при 5 В и 0.6 А при 12 В. Защита от перезаряда на плате есть, а вот полноценной защиты от глубокого разряда нет: повышение прекращается примерно при 2 В на банке, но выход не отключается и на нём остаются те же 2 В. Для аккумулятора, который работает долго без присмотра, стоит добавить отдельную защитную плату.

Особенности

• заряд и повышение напряжения в одном небольшом модуле;
• современный разъём Type-C плюс дублированные пады входа под пайку;
• заводская настройка около 9 В — часто работает сразу из коробки;
• собственное потребление около 0.5 мА в ожидании;
• отдельные выводы BAT для банки и VOUT для нагрузки.

Применение

Классический сценарий — перевод мультиметра с «Кроны» на аккумулятор 18650: банка питает прибор через выход 9 В, а заряжается кабелем Type-C. Так же модуль питает автономные датчики, радиоприёмники, светильники и самодельные приборы, которым нужны 5, 9 или 12 В от одной банки. Если заряд не нужен и питание берётся от внешнего источника, более простым решением будет повышающий модуль MT3608 с Type-C, а для длительной автономной работы добавьте защитную плату для банки 18650.
