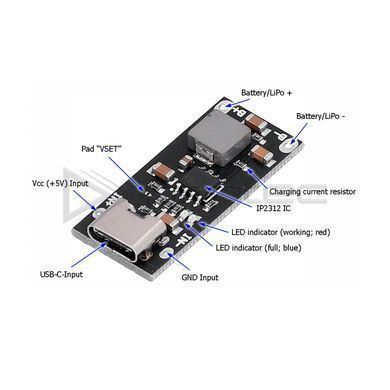

Модуль зарядки Li-ion 1S IP2312, 3А, USB Type-C, 4.2В / 4.35В
Быстрая зарядка одного Li-ion / Li-Po аккумулятора током до 3 А с полным циклом CC/CV — втрое быстрее классического TP4056
| Контроллер | IP2312, синхронный buck-преобразователь, полный цикл CC/CV |
| Вход | USB Type-C или пады IN+ / IN−, 4.5–5.5 В |
| Аккумуляторы | Li-ion / Li-Po 1S 3.7 В (18650, 21700, полимерные); НЕ для LiFePO4 3.2 В |
| Напряжение заряда | 4.2 В заводское; 4.35 В — замыканием пада VSET (для LiHV) |
| Ток заряда | 3 А заводской; 2 А — снять резистор, 1 А — заменить на резистор 135 |
| КПД | 93 % при 3 А, 94 % при 2 А, 95 % при 1 А |
| Индикация | Красный — зарядка, синий — заряд завершён |
| Размеры / вес | 33×15 мм, 3 г |
Контроллер IP2312 ведёт аккумулятор полным циклом: глубоко разряженную банку (ниже 3 В) будит осторожным током 100 мА, дальше заряжает постоянным током до 3 А, а около 4.2 В переходит в режим постоянного напряжения. Завершение заряда тоже интеллектуальное: в CV-режиме плата каждые 4 минуты проверяет напряжение и останавливается, когда банка держит выше 4.15 В; если после этого напряжение просядет ниже 4.1 В — заряд возобновится автоматически.
Синхронный buck-преобразователь вместо линейной схемы — главное отличие от плат на TP4056: при токе 3 А модуль сохраняет КПД 93 % и не превращает разницу напряжений в нагрев. Ток заряда настраивается резистором: заводские 3 А, без резистора — 2 А, с резистором маркировки 135 — 1 А для деликатных аккумуляторов малой ёмкости.
Важно: это зарядный модуль без защиты от разряда — он контролирует процесс зарядки, но не отключает нагрузку при глубоком разряде. Для сборок без встроенной защиты добавьте защитную плату BMS 1S. Плата не предназначена для LiFePO4-аккумуляторов 3.2 В.
Особенности
- До 3 А заряда — полная банка 18650 примерно за час
- Buck-преобразователь с КПД до 95 % — минимальный нагрев
- Поддержка LiHV: 4.35 В через пад VSET
- Регулируемый ток 1 / 2 / 3 А
- Компактная плата 33×15 мм с Type-C
Применение
Power Bank своими руками, быстрая зарядка аккумуляторов дронов и радиомоделей, портативные устройства на 18650 / 21700, замена медленных TP4056 в самоделках, зарядные станции для сборок 1S.
