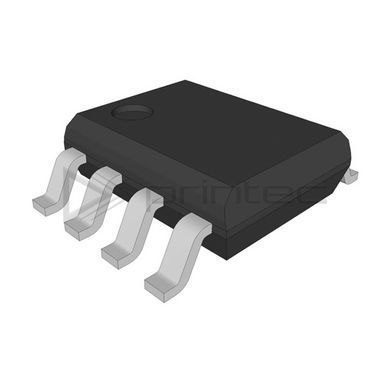

W25Q80DV — последовательная Flash-память 8 Мбит, SPI/Dual/Quad SPI, 3 В, SOIC-8
NOR Flash с Dual/Quad SPI, аппаратной защитой и уникальным 64-битным идентификатором
| Производитель | Winbond Electronics |
| Объём памяти | 8 Мбит (1 Мбайт) |
| Организация памяти | 4 096 страниц × 256 байт; секторы 4 КБ, блоки 32/64 КБ |
| Интерфейс | Стандартный SPI, Dual SPI, Quad SPI (режимы 0 и 3) |
| Максимальная тактовая частота | 104 МГц (Quad: эквивалент 416 МГц, 50 МБ/с) |
| Напряжение питания | 2,7–3,6 В |
| Программирование страницы | до 256 байт за операцию, время ≈0,8 мс (тип.) |
| Стирание | Сектор 4 КБ, блок 32/64 КБ, полное стирание чипа |
| Защита записи | Программная и аппаратная (/WP); от сектора 4 КБ до всего массива; Power-down |
| Режимы энергосбережения | Power-down (тип. <1 мкА), Standby (тип. 10 мкА) |
| Безопасность и идентификация | 64-битный уникальный серийный номер; 3 × 256 байт Security Registers (OTP) |
| Выносливость циклов записи | 100 000 циклов (мин.) |
| Хранение данных | 20 лет (мин.) |
| Рабочая температура | −40…+85 °C (Industrial) |

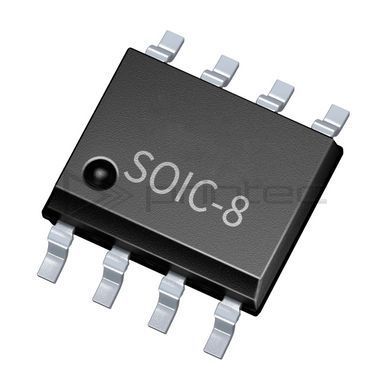

| Корпус | SOIC-8 150-mil (код SN) |
W25Q80DV — NOR Flash 8 Мбит от Winbond с поддержкой Standard, Dual и Quad SPI. Частота до 104 МГц (эквивалент 416 МГц в Quad-режиме) обеспечивает непрерывную передачу до 50 МБ/с. Питание 2,7–3,6 В.
Память состоит из 4 096 страниц по 256 байт. Стирание — секторами 4 КБ, блоками 32/64 КБ или полное. Поддерживаются Erase/Program Suspend & Resume и гибкая защита записи (/WP) от одного сектора до всего массива.
Микросхема имеет 64-битный уникальный серийный номер и три 256-байтных Security Registers (OTP). Power-down снижает ток до <1 мкА. Предназначена для хранения прошивок, теневого копирования в RAM и выполнения кода с SPI (XIP).
