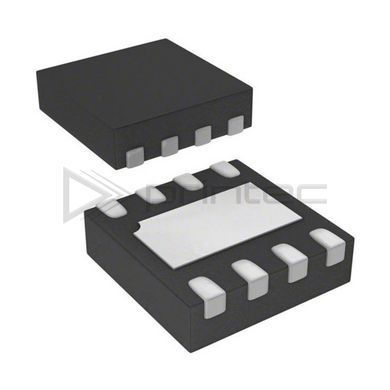

W25Q16JV — последовательная Flash-память 16 Mbit, SPI/Dual/Quad SPI, 2,7–3,6 В
SpiFlash серии 25Q с поддержкой Dual/Quad SPI и выполнением кода прямо из шины (XIP)
| Производитель | Winbond Electronics |
| Тип памяти | Serial NOR Flash (SpiFlash) |
| Ёмкость | 16 Mbit (2 МБ — 2 097 152 байт) |
| Интерфейс | Standard SPI, Dual SPI, Quad SPI |
| Максимальная тактовая частота | 133 МГц (Single/Dual/Quad); эквивалент 266/532 МГц для Dual/Quad I/O |
| Напряжение питания | 2,7–3,6 В |
| Ток потребления | активный: до 20 мА; режим ожидания: 10–50 мкА; Power-down: макс. 15 мкА |
| Организация массива | 8192 страницы × 256 байт; 512 секторов × 4 КБ; 32 блока × 64 КБ |
| Программирование / стирание | страница 1–256 байт (макс. 3 мс); сектор 4 КБ (макс. 400 мс); блок 64 КБ; кристалл (макс. 25 с) |
| Защита записи | аппаратная (/WP), программная (статус-регистр), индивидуальные блочные блокировки |
| Ресурс перезаписи | мин. 100 000 циклов на сектор |
| Хранение данных | более 20 лет |
| Робоча температура | −40…+85 °C (Industrial) / −40…+105 °C (Industrial Plus) |
| Корпус | USON-8, 2 × 3 мм (код UX); также доступны SOIC-8, WSON, XSON, WLCSP |
W25Q16JV — NOR Flash-память 16 Mbit (2 МБ) от Winbond с поддержкой Standard, Dual и Quad SPI. Частота до 133 МГц, пропускная способность до 66 МБ/с; Quad I/O даёт эквивалент 532 МГц для XIP-выполнения кода.
Массив организован в страницы 256 байт, секторы 4 КБ и блоки 64 КБ. Защита — /WP, регистры статуса, индивидуальные блокировки и режим Power-down.
Применяется как загрузочная Flash для ESP32, STM32 и аналогов. 64-битный уникальный ID и три Security Registers OTP поддерживают идентификацию и защиту прошивок.
