MAX13487E — RS-485/RS-422 трансивер 5 В, AutoDirection, 1/4 unit load, SOIC-8
Полудуплексный RS-485/RS-422 трансивер Maxim с автоматическим управлением направлением передачи (AutoDirection), 128 устройств на шине и защитой ESD ±15 кВ
| Производитель | Maxim Integrated (ныне Analog Devices) |
| Стандарт | RS-485 / RS-422; полудуплекс |
| Напряжение питания | 5 В (±5%) |
| AutoDirection | Внутренний автомат включает/выключает драйвер по DI — пин DE не нужен |
| Максимальная скорость передачи | 500 кбит/с (MAX13487E, ограниченный Slew Rate); 16 Мбит/с (MAX13488E) |
| Нагрузка на шину | 1/4 unit load (48 кОм); до 128 устройств на одной шине |
| Управление | DI (вход данных); RE (разрешение приёмника); SHDN (режим Shutdown) |
| Порог приёмника | ±200 мВ; гистерезис 25 мВ; Fail-Safe при разомкнутой шине |
| Допустимый диапазон шины | −7…+12 В (синфазное напряжение A, B) |
| Защита от ESD | ±15 кВ HBM и IEC61000-4-2 Air (выводы A, B); ±2 кВ HBM (остальные) |
| Hot-Swap | Внутренняя схема исключает ложные переходы на шине при горячем подключении |
| Ток потребления | 4,5 мА (активный); <10 мкА (Shutdown) |
| Рабочая температура | −40…+85 °C |

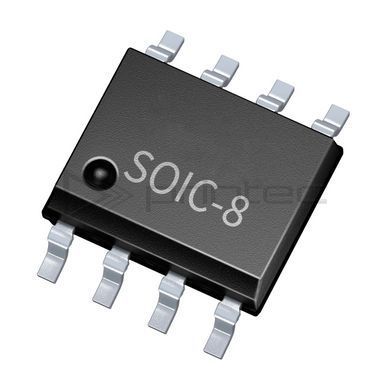

| Корпус | SOIC-8 (SO-8) |
MAX13487E — RS-485/RS-422 трансивер Maxim с запатентованным AutoDirection. Встроенный конечный автомат автоматически включает драйвер при LOW на DI и отключает его при обнаружении HIGH на шине (A−B > VDT) — вывод DE не требуется. Это упрощает изолированные RS-485 интерфейсы: достаточно двух оптопар вместо трёх. Нагрузка 1/4 unit load позволяет подключить до 128 устройств.
Ограниченный Slew Rate снижает ЭМИ и отражения на кабелях. ESD ±15 кВ (HBM и IEC Air) на выводах A и B. Hot-Swap предотвращает ложные переходы при горячем подключении. Shutdown снижает потребление до <10 мкА.
MAX13487E применяется в изолированных RS-485 интерфейсах, счётчиках электроэнергии, промышленных системах управления, приводах двигателей и HVAC-системах, где критична простота реализации изоляции.
