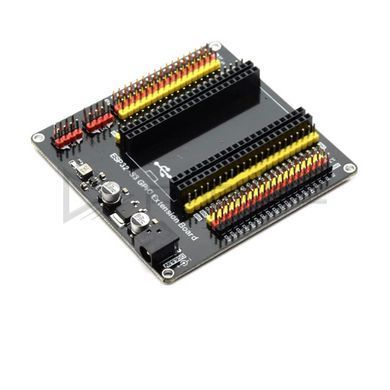

Плата расширения GPIO (shield) для ESP32-S3, IoT расширитель портов
Плата-расширитель, выводящая каждый пин ESP32-S3 на три контакта (сигнал, питание, земля) — удобная замена макетной платы
| Тип | Плата расширения GPIO (аксессуар, без ESP32) |
| Совместимость | Только плата разработки ESP32-S3 |
| Разводка пинов | Каждый GPIO на 3 ряда: сигнал + 5 В + GND |
| Шаг контактов | 2.54 мм (1000 mil) |

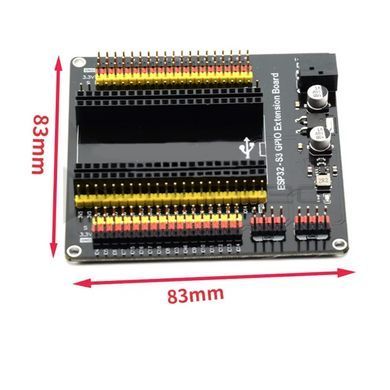

| Размер | 83×83 мм |
| Монтажные отверстия | Ø 3 мм, шаг 76.2×76.2 мм |
| Питание | Отдельный разъём для внешнего блока |
| Вес | около 44 г |
Плата расширения GPIO для ESP32-S3 (GPIO shield) превращает компактную плату разработки в удобную площадку для макетирования. ESP32-S3 вставляется в разъёмы сверху, а каждый её вывод дублируется на три ряда контактов — сигнальный, питание (5 В) и землю. Датчики, сервоприводы и модули подключаются трёхпроводными шлейфами напрямую, без макетной платы и пайки.
Отдельный разъём питания позволяет подать внешнее питание на периферию, не перегружая стабилизатор ESP32-S3. Монтажные отверстия под стойки упрощают стационарные проекты.
Применение
- Подключение многих сервоприводов (робототехника)
- Макетирование IoT-проектов с большим количеством датчиков
- Стенды для обучения и прототипирования на ESP32-S3
- Стационарные сборки, где нужно внешнее питание периферии
Важные примечания
- Плата ESP32-S3 не входит в комплект — это только расширитель (breakout / expansion board)
- Разводка под ESP32-S3; для других плат расположение пинов может не совпасть
