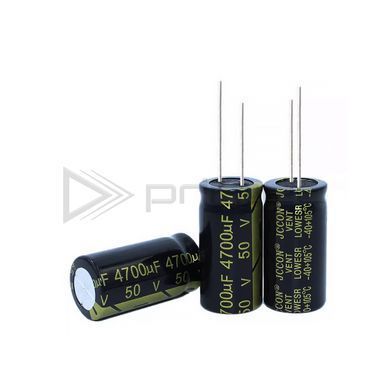

Конденсатор электролитический JCCON 4700 мкФ 50 В (18×35 мм) — серия LowESR, 105 °C
Алюминиевый электролитический конденсатор с низким эквивалентным последовательным сопротивлением (ESR) для импульсных схем питания
| Производитель | JCCON |
| Тип | алюминиевый электролитический, выводной (радиальные выводы) |
| Серия | LowESR |
| Ёмкость | 4700 мкФ |
| Допуск ёмкости | ±20% (120 Гц, 20 °C) |
| Номинальное напряжение | 50 В |
| Размер (диаметр × высота) | 18×35 мм |
| Тангенс угла потерь | не более 0.10 (120 Гц, 20 °C) |
| Ток утечки | не более 0.01CV или 3 мкА (после 2 мин подачи напряжения, 20 °C) |
| Рабочая температура | −40…+105 °C |
| Ресурс | 2000 ч при 105 °C |
| Стандарты | JIS C5101-4-1, JIS C5101-2; RoHS |
Конденсатор серии LowESR от JCCON рассчитан на работу в цепях с повышенными импульсными токами. Сниженное эквивалентное последовательное сопротивление уменьшает нагрев элемента на высоких частотах, что особенно важно во вторичных цепях импульсных источников питания и фильтрах пульсаций. Производитель гарантирует ресурс 2000 часов при температуре 105 °C в соответствии со стандартами JIS C5101-4-1 и JIS C5101-2.
Особенности
- Сниженный ESR для работы на высоких частотах и уменьшения нагрева
- Защитный клапан в нижней части корпуса для безопасного сброса избыточного давления
- Изоляционная оболочка из ПВХ с маркировкой типа, номинала и полярности
- Полярность определяется по длине выводов: длинный вывод — плюс, короткий — минус; полоса на оболочке обозначает минусовой вывод
Применение
Импульсные источники питания, LED-драйверы, медицинское оборудование, бытовая техника, сварочные аппараты, зарядные станции.
Перед монтажом проверяйте полярность подключения: электролитические конденсаторы полярны, и обратное включение приводит к выходу элемента из строя.
