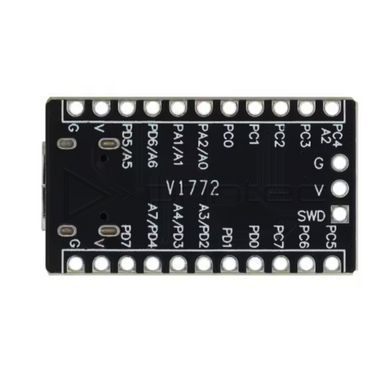

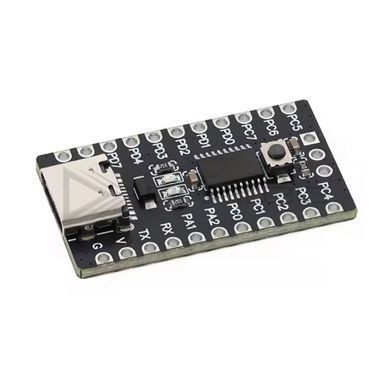

Плата разработки CH32V003F4P6, RISC-V 48 МГц, 16KB Flash, USB Type-C (DEV-CH32V003F4P6)
Миниатюрная core-плата 19×32 мм на самом массовом RISC-V микроконтроллере WCH
| Чип | WCH CH32V003F4P6 (TSSOP20), QingKe RISC-V2A до 48 МГц |
| Память | 16 КБ Flash + 2 КБ SRAM |
| Питание | 3.3 В / 5 В; режимы сна Sleep и Standby |
| GPIO | 18 линий (порты PA, PC, PD) |
| АЦП | 10-бит, 8 каналов; операционный усилитель-компаратор |
| Таймеры | 16-бит расширенный + общий, 2 watchdog, SysTick |
| Интерфейсы | USART, I²C, SPI; DMA; 64-бит уникальный ID |
| Прошивка | Однопроводной SDI (SWIO) через WCH-LinkE |
| USB Type-C | Только питание платы |
| Размер / комплект | 19×32 мм; гребёнки не запаяны |
Плата разработки CH32V003F4P6 — миниатюрная core-плата на 32-битном RISC-V микроконтроллере WCH, одном из самых дешёвых MCU на рынке. Ядра QingKe до 48 МГц, 16 КБ Flash и 2 КБ SRAM достаточно для датчиков, управления реле и LED, мелкой автоматики. Все 18 GPIO выведены на гребёнки с подписями, кнопка RESET и USB Type-C для питания на плате.
Периферия покрывает типичные задачи: USART, I²C, SPI, DMA, 8-канальный АЦП с операционным усилителем, расширенный таймер для ШИМ. Поддержка в MounRiver Studio, PlatformIO и ch32v003fun. Популярная замена ATtiny — 32-битное ядро за схожую цену.
Применение
- Бюджетная автоматика: реле, LED, вентиляторы
- Считывание датчиков с передачей по UART/I²C
- Обучение архитектуре RISC-V
- Мелкосерийные изделия с упором на цену компонентов
Важные примечания
- USB Type-C — только питание: CH32V003 не имеет USB-контроллера. Для прошивки нужен WCH-LinkE (однопроводной SWIO)
- Гребёнки в комплекте не запаяны
