Плата разработки Nano ATmega328PB, USB Type-C, CH340, 16 МГц, Arduino-совместимая
Улучшенная версия Arduino Nano на ATmega328PB с USB Type-C, CH340 USB-UART и полной совместимостью с Arduino IDE
| Чип | ATmega328PB (Microchip / Atmel) |
| Архитектура | 8-битный AVR RISC |
| Тактовая частота | 16 МГц (внешний кварц) |
| Flash-память | 32 КБ (0,5 КБ под bootloader) |
| SRAM | 2 КБ |
| EEPROM | 1 КБ |
| Напряжение питания | 5 В (USB) или 7–12 В (VIN) |
| GPIO | 22 цифровых (D0–D13, A0–A5, PE0, PE1) + 2 analog-only (A6, A7) |
| ШИМ | 6 каналов: D3, D5, D6, D9, D10, D11 |
| АЦП | 8 каналов × 10-бит (A0–A7) |
| Интерфейсы (PB-фича) | 2× UART, 2× SPI, 2× I²C |
| USB | USB Type-C через CH340 USB-UART |
| Bootloader | Arduino-совместимый (через CH340) |
| Элементы управления | Кнопка RESET; LED PWR, L (D13), TX, RX; ICSP-заголовок |
| Рабочая температура | −40…+85 °C |

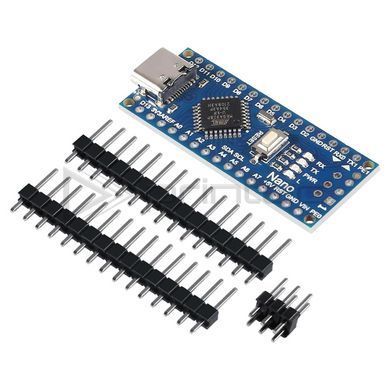

| В комплекте | Плата, 2 длинные гребёнки, 1 короткая ICSP-гребёнка (не запаяны) |
Плата разработки Nano на чипе ATmega328PB — улучшенная версия классического Arduino Nano. ATmega328PB — 8-битный AVR-контроллер с 32 КБ Flash, 2 КБ SRAM и 1 КБ EEPROM, работает на 16 МГц от внешнего кварца. Имеет 5 портов (включая PORT E с пинами PE0 и PE1), которые отсутствуют в обычном ATmega328P.

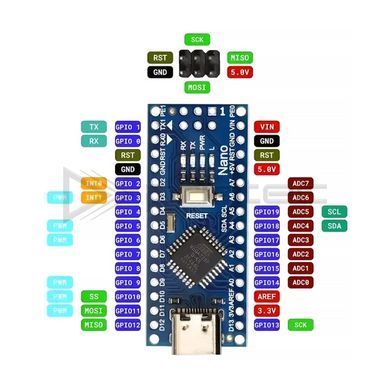

Выведено 22 цифровых GPIO (D0–D13, A0–A5, PE0, PE1) и 2 analog-only входа (A6, A7). Доступны 6 ШИМ-каналов и 8 каналов 10-битного АЦП. PB-версия поддерживает сразу 2× UART, 2× SPI и 2× I²C — вдвое больше чем стандартный 328P. USB Type-C через CH340 упрощает подключение к современным ноутбукам.
Плата совместима с Arduino IDE (выбор платы «Arduino Nano»), MicroCore и PlatformIO. ICSP-заголовок позволяет прошивать чип напрямую через SPI. Подходит для прототипирования IoT, обучения, управления реле, моторами и LED-лентами.
