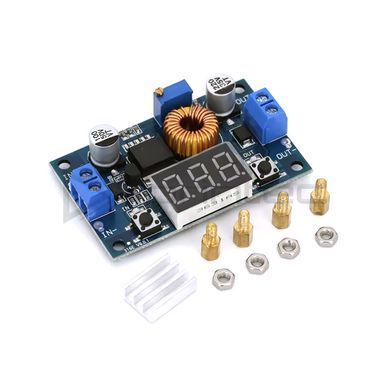

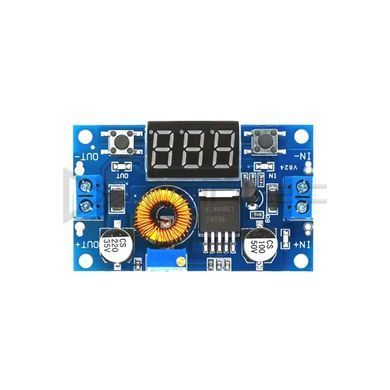

Модуль DC-DC стабилизатора XL4015, регулируемый, 75W 5А с вольтметром
Пятиамперный регулируемый преобразователь, который сам показывает напряжение: трёхразрядный вольтметр с переключением вход/выход и радиатор на чипе уже на плате.
| Чип | XL4015, импульсный понижающий; алюминиевый радиатор |
| Входное напряжение | DC 4–38 В (не менее выходного + 1.5 В) |
| Выходное напряжение | 1.25–35 В, подстроечник (по часовой — больше) |
| Выходной ток | до 5 А; рекомендовано до 4.5 А; мощность до 75 Вт |
| КПД | до 96%; стабильность по нагрузке и напряжению ≤0.8% |
| Вольтметр | 3 разряда, ±0.05 В, диапазон 0–40 В (точный от входа ≥4.5 В), калибруется |
| Кнопки | левая — выключение дисплея; правая — переключение IN/OUT с LED-индикаторами, выбор сохраняется без питания |
| Защиты | от перегрева и КЗ |
| Подключение | винтовые клеммники + пады под пайку; LED питания |
| Размер | 60×37×18 мм; 28 г |
Это «настольная» версия пятиамперного XL4015: выставили подстроечником напряжение — и видите его на красном индикаторе без мультиметра, а нажатием правой кнопки переключаетесь на вход (светодиоды IN/OUT подсказывают, что именно на экране; выбор переживает обесточивание). Левая кнопка гасит дисплей, когда индикация лишняя. Чип охлаждает штатный алюминиевый радиатор — длительные токи в районе 3–4 А плата держит увереннее безрадиаторных аналогов, потолок — 5 А (рекомендовано до 4.5 А).
Честное разграничение с парной платой: здесь регулируется только напряжение — отдельного ограничения тока (режима CC) нет, поэтому для зарядки аккумуляторов и драйвера LED берите версию XL4015 CC/CV с двумя подстроечниками. Зато как регулируемый блок питания эта плата удобнее: вольтметр делает её самодостаточной.
Особенности
- встроенный вольтметр ±0.05 В с переключением вход/выход;
- до 5 А и 75 Вт, радиатор на чипе с завода;
- вход вплоть до 38 В — борт 12/24 В, ноутбучные БП, сборки до 8S;
- дисплей выключается кнопкой — для батарейных применений;
- клеммники + пады, монтажные отверстия по углам.
Применение
Самодельный лабораторный блок питания, питание ноутбуков и автотехники от сетей 12/24/36 В, отладка схем с контролем напряжения вживую, мощные шины 5 В / 12 В в стационарных проектах. Аналог на 3 А с таким же дисплеем — LM2596S с вольтметром.
