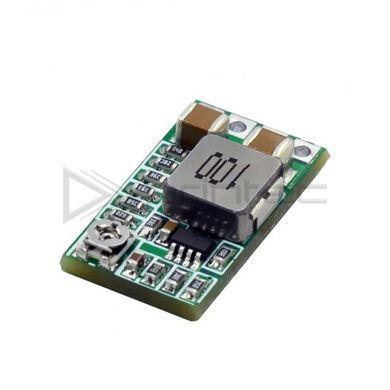

DC-DC MINI 1.8 / 2.5 / 3.3 / 5 / 9 / 12V Регулируемый понижающий преобразователь напряжения 97.5%, вход до 20В
Синхронный buck на плате 20×11 мм с рекордным для класса КПД: создан жить на автомобильном аккумуляторе — ток покоя всего 0.85 мА.
| Тип | синхронный понижающий (buck), без электролитов — 2 твердотельных керамических конденсатора |
| Входное напряжение | DC 4.5–20 В (пиковый предел этого варианта) |
| Выходное напряжение | регулируемое 0.8–17 В подстроечником ИЛИ фиксированное перемычками на обороте: 1.8 / 2.5 / 3.3 / 5 / 9 / 12 В |
| Выходной ток | до 3 А (полная нагрузка — с теплоотводом); длительный ориентир 2.1 А; тест производителя: 12 В → 1.5 А без охлаждения |
| КПД | пик 97.5% (6.5→5 В 0.7 А); 94% при 12→5 В 1 А; 500 кГц |
| Собственное потребление | 0.85 мА — можно не выключать на АКБ |
| EN | высокий уровень 2–5 В = работа (подтянут ко входу), низкий = стоп |
| Защиты | КЗ выхода (кратковременно); переполюсовки входа нет — при необходимости диод |
| Пульсации | ≈20 мВ; стабильность ±1% / ±0.5% |
| Размер | 20×11 мм; пайка, выход также под гребёнку 2.54; −40…+85 °C |
Главный сценарий этой версии — автомобиль: собственное потребление 0.85 мА позволяет подключить модуль к АКБ, прикуривателю или линии ACC навсегда, без выключателя — видеорегистратор, трекер или датчик получают свои 5 или 12 В, а аккумулятор за ночь этого не почувствует. Синхронное выпрямление без диодных потерь даёт 94% КПД в типичном режиме 12→5 В — плата едва тёплая, при полной нагрузке нагрев около +40 °C.
Выход гибкий редким способом: либо крутите подстроечник (0.8–17 В), либо замыкаете перемычку нужного фиксированного номинала на обороте — и напряжение уже не собьёшь. Конструктивная особенность — полный отказ от электролитических и танталовых конденсаторов в пользу твердотельной керамики: нет элементов, высыхающих с годами. Это прямая современная замена линейных 7805/7812 — та же задача, но без радиатора.
Особенности
- ток покоя 0.85 мА — постоянное подключение к АКБ;
- КПД до 97.5% — синхронная схема без диодных потерь;
- выход: подстроечник 0.8–17 В или перемычки фиксированных номиналов;
- без электролитов — только твердотельная керамика;
- 20×11 мм — прячется в любой корпус.
Применение
Питание регистраторов, трекеров и датчиков от бортовой сети авто 12 В, замена линейных 7805/7812 без радиатора, встроенные источники в компактных устройствах, батарейные проекты с управлением через EN. Версия со входом до 24 В — DC-DC MINI 24В.
