Конвертер USB-I²C/SMBus CP2112, USB Type-C (USB-I2C-CP2112-C)
Конвертер / преобразователь USB → SMBus/I²C на чипе Silicon Labs CP2112, работает без драйверов в Windows и Linux
| Артикул | USB-I2C-CP2112-C |
| Чип | Silicon Labs CP2112 (USB-мост к SMBus/I²C) |
| USB | USB Type-C, USB 2.0 Full Speed (12 Мбит/с), HID-класс (без драйверов) |
| Питание | 4.0–5.25 В (USB) или 3.0–3.6 В (автономное) |
| Линии I/O | 1.8 В … VDD (логика 3.3 В) |
| SMBus / I²C | Буфер 512 байт, настраиваемая частота, 7-битный адрес |
| GPIO | 8 линий: push-pull / open-drain, тактовый выход 48 МГц … 94 кГц, управление LED |
| OTP ROM | 194 байта для описания изделия |
| API и ОС | Windows, macOS, Linux (HID-to-SMBus library Silicon Labs) |
| Рабочая температура | −40…+85 °C |
| Размер платы | 29.5×21.5 мм, 2 монтажных отверстия M3 |

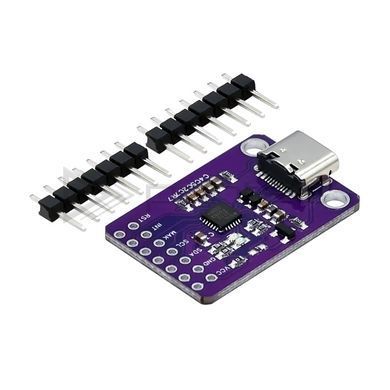

| В комплекте | Плата + 2 пиновые гребёнки (не запаяны) |
Конвертер CP2112 — компактная плата 29.5×21.5 мм на чипе Silicon Labs CP2112. Этот USB-мост обеспечивает прямое управление I²C и SMBus-устройствами с компьютера через USB Type-C. Как HID-класс преобразователь USB-I²C работает без драйверов в Windows, macOS и Linux — удобный инструмент для отладки I²C-датчиков, EEPROM, OLED-дисплеев без микроконтроллера. 8 GPIO настраиваются через GUI Silicon Labs: режим push-pull / open-drain, тактовый выход 48 МГц – 94 кГц.
Применение
- Отладка I²C-датчиков (BME280, MPU6050, AHT20, INA219) напрямую с ПК
- Запись и чтение EEPROM (24LC, AT24C серии)
- Работа с I²C OLED- и LCD-дисплеями без микроконтроллера
- Замена Aardvark, Bus Pirate и других USB-I²C мостов и преобразователей
Важные примечания
- Драйверы не нужны — модуль определяется как HID-устройство
- Рекомендуются резисторы подтяжки 4.7 кОм на SDA и SCL к VCC
