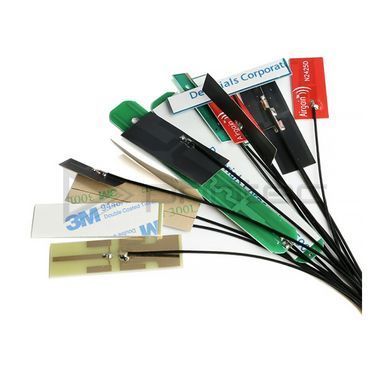

Антенна 2.4 ГГц внутренняя PCB 8 dBi 95×13 мм — разъем IPEX U.FL
Удлиненная печатная антенна повышенного усиления для Wi-Fi, Bluetooth и ZigBee
| Тип антенны | внутренняя, на жесткой печатной плате |

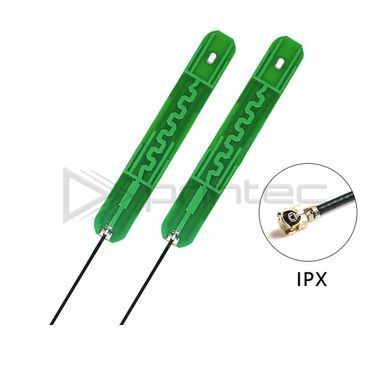

| Исполнение | удлиненная плата с меандровым излучателем |
| Частотный диапазон | 2400–2500 МГц |
| Усиление | 8 dBi (по данным продавца) |
| Волновое сопротивление | 50 Ом |
| Поляризация | линейная |
| Размеры платы | 95×13×1.7 мм |
| Кабель | коаксиальный RG1.13, диаметр 1.13 мм |
| Разъем | IPEX gen 1 (U.FL), гнездо |
| Монтаж | внутри корпуса; есть монтажное отверстие |
Если вы ищете компактную внутреннюю антенну 2.4 ГГц для встраивания в корпус устройства, эта PCB-антенна с разъемом IPEX подойдет для модулей ESP32, ESP8266, nRF24L01, HC-05/06 и других Wi-Fi, Bluetooth и ZigBee решений, в которых предусмотрено антенное гнездо U.FL.
Антенна выполнена на жесткой печатной плате толщиной 1.7 мм и работает в полосе 2400–2500 МГц (2.4 ГГц). По сравнению с антенной-дорожкой, разведенной прямо на плате модуля, вынесенная антенна дает более стабильную связь: ее можно разместить дальше от металлических деталей, аккумулятора и источников помех, выбрав лучшее положение уже при сборке. Тонкий коаксиальный кабель RG1.13 гибкий, почти не занимает места и легко прокладывается внутри корпуса.
Подключение выполняется через миниатюрный разъем IPEX первого поколения (U.FL) — именно такой установлен на большинстве модулей с внешним антенным выходом. Крепить антенну следует на пластиковой или другой радиопрозрачной поверхности: металлический корпус рядом с полотном антенны заметно ухудшает излучение. Длинное полотно 95 мм концентрирует излучение в горизонтальной плоскости — отсюда и больший выигрыш; для компактных корпусов в каталоге есть меньшие платы 32×14 и 40×8 мм на 3 dBi.
Особенности
- Рабочая полоса 2400–2500 МГц — Wi-Fi 2.4 ГГц, Bluetooth, BLE, ZigBee
- Заявленное усиление 8 dBi, линейная поляризация
- Волновое сопротивление 50 Ом — согласование со стандартными трактами
- Удлиненная плата 95×13×1.7 мм с монтажным отверстием под винт
- Тонкий кабель RG1.13 и разъем IPEX gen 1 (U.FL)
Применение
- Модули ESP32, ESP8266, nRF24L01 с гнездом U.FL
- Wi-Fi роутеры, точки доступа, IP-камеры
- Bluetooth и BLE устройства, аудиоприемники
- ZigBee-шлюзы и датчики умного дома
Антенна работает только в диапазоне 2.4 ГГц: для 5 ГГц нужна двухдиапазонная модель. Продавец указывает 8 dBi без условий измерения — это пиковое значение в самом выгодном направлении, а не ровный выигрыш во все стороны. Длина кабеля в листинге не указана и может отличаться в разных партиях.
