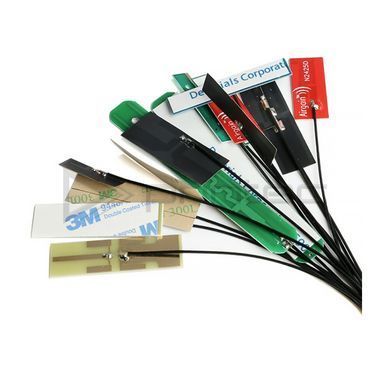

Антенна 2.4/5 ГГц двухдиапазонная FPC 5 dBi 40×18 мм — разъем IPEX U.FL
Гибкая пленочная антенна для Wi-Fi 2.4 и 5 ГГц
| Тип антенны | внутренняя, на гибкой пленке FPC |
| Исполнение | гибкая, толщина полотна 0.3 мм |
| Частотный диапазон | 2400–2500 и 4900–5900 МГц (2.4 ГГц и 5 ГГц) |
| Усиление | 5 dBi |
| Волновое сопротивление | 50 Ом |
| Поляризация | линейная |
| Размеры платы | 40×18×0.3 мм |
| Кабель | коаксиальный RG1.13, диаметр 1.13 мм |

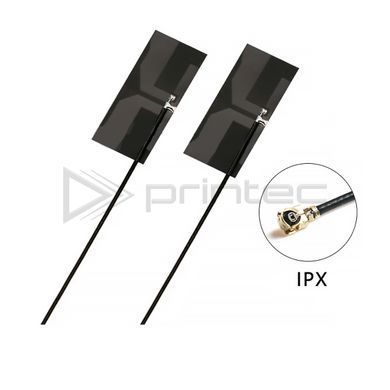

| Разъем | IPEX gen 1 (U.FL), гнездо |
| Монтаж | внутри корпуса, в том числе на изогнутых поверхностях |
Если вы ищете двухдиапазонную внутреннюю антенну 2.4 и 5 ГГц для встраивания в корпус устройства, эта PCB-антенна с разъемом IPEX подойдет для двухполосных модулей ESP32, роутеров, точек доступа и плат Wi-Fi, в которых предусмотрено антенное гнездо U.FL.
Антенна выполнена на гибкой пленке толщиной 0.3 мм и работает в двух полосах — 2400–2500 и 4900–5900 МГц, то есть покрывает и Wi-Fi 2.4 ГГц, и каналы 5 ГГц вплоть до 5.8 ГГц. По сравнению с антенной-дорожкой, разведенной прямо на плате модуля, вынесенная антенна дает более стабильную связь: ее можно разместить дальше от металлических деталей, аккумулятора и источников помех, выбрав лучшее положение уже при сборке. Тонкий коаксиальный кабель RG1.13 гибкий, почти не занимает места и легко прокладывается внутри корпуса.
Обозначения 2.4/5GHz, 2.4 ГГц + 5 ГГц и dual band описывают одну и ту же двухдиапазонную конструкцию. Подключение выполняется через разъем IPEX первого поколения (U.FL). Крепить антенну следует на пластиковой или другой радиопрозрачной поверхности: металлический корпус рядом с полотном антенны заметно ухудшает излучение. Полотно сгибается и ложится на изогнутую стенку корпуса — туда, где жесткая плата не поместится; если же нужна жесткость, в каталоге есть двухдиапазонная PCB-плата 51×9 мм на 4 dBi.
Особенности
- Две рабочие полосы: 2400–2500 и 4900–5900 МГц
- Усиление 5 dBi, линейная поляризация
- Волновое сопротивление 50 Ом — согласование со стандартными трактами
- Гибкое полотно 40×18×0.3 мм — сгибается по форме корпуса
- Тонкий кабель RG1.13 и разъем IPEX gen 1 (U.FL)
Применение
- Модули ESP32, ESP8266, nRF24L01 с гнездом U.FL
- Двухдиапазонные Wi-Fi роутеры, точки доступа, репитеры
- Bluetooth и BLE устройства, аудиоприемники
- Оборудование 5 ГГц: мосты, камеры, приемники видео
Продавец указывает усиление 5 dBi одним числом на обе полосы, без разбивки по диапазонам. Длина кабеля в листинге не указана и может отличаться в разных партиях.
