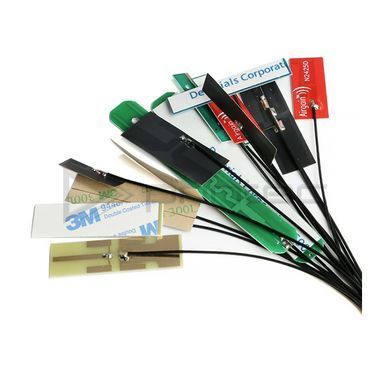

Антенна 2.4/5 ГГц двухдиапазонная PCB 4 dBi 51×9 мм — разъем IPEX U.FL
Жесткая печатная антенна 245802 V1.0 для Wi-Fi 2.4 и 5 ГГц
| Тип антенны | внутренняя, на жесткой печатной плате |
| Маркировка платы | 245802 V1.0 |
| Частотный диапазон | 2400–2500 и 4900–5900 МГц (2.4 ГГц и 5 ГГц) |
| Усиление | 4 dBi |
| Волновое сопротивление | 50 Ом |
| Поляризация | линейная |
| Размеры платы | 51×9×0.7 мм |
| Кабель | коаксиальный RG1.13, диаметр 1.13 мм |
| Разъем | IPEX gen 1 (U.FL), гнездо |
| Монтаж | внутри корпуса, вдоль пластиковой стенки |
Если вы ищете двухдиапазонную внутреннюю антенну 2.4 и 5 ГГц для встраивания в корпус устройства, эта PCB-антенна с разъемом IPEX подойдет для двухполосных модулей ESP32, роутеров, точек доступа и плат Wi-Fi, в которых предусмотрено антенное гнездо U.FL.
Антенна выполнена на жесткой печатной плате толщиной 0.7 мм и работает в двух полосах — 2400–2500 и 4900–5900 МГц, то есть покрывает и Wi-Fi 2.4 ГГц, и каналы 5 ГГц вплоть до 5.8 ГГц. По сравнению с антенной-дорожкой, разведенной прямо на плате модуля, вынесенная антенна дает более стабильную связь: ее можно разместить дальше от металлических деталей, аккумулятора и источников помех, выбрав лучшее положение уже при сборке. Тонкий коаксиальный кабель RG1.13 гибкий, почти не занимает места и легко прокладывается внутри корпуса.
Обозначения 2.4/5GHz, 2.4 ГГц + 5 ГГц и dual band описывают одну и ту же двухдиапазонную конструкцию. Подключение выполняется через разъем IPEX первого поколения (U.FL). Крепить антенну следует на пластиковой или другой радиопрозрачной поверхности: металлический корпус рядом с полотном антенны заметно ухудшает излучение. Одна двухдиапазонная антенна заменяет две однополосные там, где модуль работает в обеих полосах; если устройство использует только 2.4 ГГц, в каталоге есть более компактные платы 32×14 и 40×8 мм на 3 dBi.
Особенности
- Две рабочие полосы: 2400–2500 и 4900–5900 МГц
- Усиление 4 dBi, линейная поляризация
- Волновое сопротивление 50 Ом — согласование со стандартными трактами
- Плата 51×9×0.7 мм — узкая полоса для монтажа вдоль стенки корпуса
- Тонкий кабель RG1.13 и разъем IPEX gen 1 (U.FL)
Применение
- Модули ESP32, ESP8266, nRF24L01 с гнездом U.FL
- Двухдиапазонные Wi-Fi роутеры, точки доступа, репитеры
- Bluetooth и BLE устройства, аудиоприемники
- Оборудование 5 ГГц: мосты, камеры, приемники видео
Продавец указывает усиление 4 dBi одним числом на обе полосы, без разбивки по диапазонам. Длина кабеля в листинге не указана и может отличаться в разных партиях.
