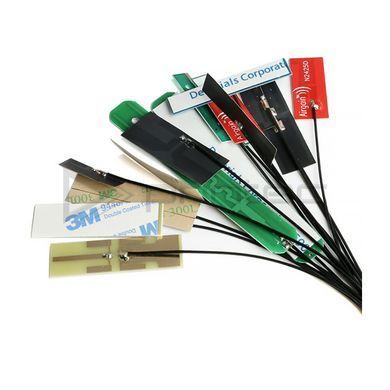

Антенна 2.4 ГГц внутренняя PCB 3 dBi 40×8 мм — разъем IPEX U.FL

Узкая жесткая печатная антенна для Wi-Fi, Bluetooth и ZigBee

Если вы ищете компактную внутреннюю антенну 2.4 ГГц для встраивания в корпус устройства, эта PCB-антенна с разъемом IPEX подойдет для модулей ESP32, ESP8266, nRF24L01, HC-05/06 и других Wi-Fi, Bluetooth и ZigBee решений, в которых предусмотрено антенное гнездо U.FL.

Антенна выполнена на жесткой печатной плате толщиной 1.7 мм и работает в полосе 2400–2500 МГц. По сравнению с антенной-дорожкой, разведенной прямо на плате модуля, вынесенная антенна дает более стабильную связь: ее можно разместить дальше от металлических деталей, аккумулятора и источников помех, выбрав лучшее положение уже при сборке. Тонкий коаксиальный кабель RG1.13 гибкий, почти не занимает места и легко прокладывается внутри корпуса.

Подключение выполняется через миниатюрный разъем IPEX первого поколения (U.FL) — именно такой установлен на большинстве модулей с внешним антенным выходом. Крепить антенну следует на пластиковой или другой радиопрозрачной поверхности: металлический корпус рядом с полотном антенны заметно ухудшает излучение. Полоса шириной всего 8 мм проходит там, где более широкая плата не помещается, — вдоль боковой стенки, между аккумулятором и корпусом или рядом с разъемами.

Особенности

• Рабочая полоса 2400–2500 МГц — Wi-Fi 2.4 ГГц, Bluetooth, BLE, ZigBee
• Усиление 3 dBi, линейная поляризация
• Волновое сопротивление 50 Ом — согласование со стандартными трактами
• Узкая плата 40×8×1.7 мм — проходит в тонкие корпуса и вдоль ребра платы
• Тонкий кабель RG1.13 и разъем IPEX gen 1 (U.FL)

Применение

• Модули ESP32, ESP8266, nRF24L01 с гнездом U.FL
• Wi-Fi роутеры, точки доступа, IP-камеры
• Bluetooth и BLE устройства, аудиоприемники
• ZigBee-шлюзы и датчики умного дома

Антенна работает только в диапазоне 2.4 ГГц: для 5 ГГц нужна двухдиапазонная модель. Длина кабеля в листинге не указана и может отличаться в разных партиях.
